一、產品簡介及用途：

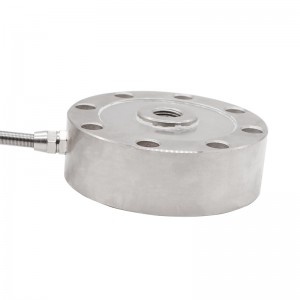

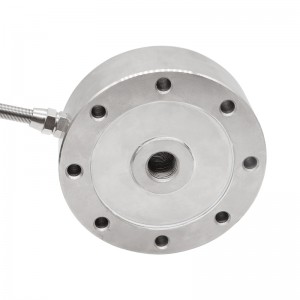

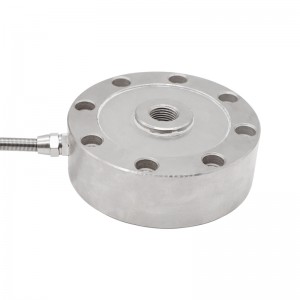

LCZ-205 A傳感器采用輪輻式彈性體結構，具有低外形、抗偏載、精度高、強度好、安裝方便，拉壓輸出對稱性好等特點。廣泛應用于工業系統中力的測量和天車秤、軌道衡、料斗秤等各種稱重、測力的工業自動化測量控制系統。二、產品結構與外形尺寸：
| 量 程 |
ΦA |
ΦB |
ΦC |
M |
H |
H1 |
H2 |
ΦD |
ΦD1 |
L |
L1 |
SR |
| 200~700kg |
Φ88 |
Φ72 |
Φ22 |
M12×1.75 |
34 |
31 |
7.2 |
8-Φ11 |
8-Φ7 |
25 |
10 |
50 |
| 1~5t |
Φ105 |
Φ89 |
Φ32 |
M16×1.5 |
37 |
34 |
7.2 |
8-Φ11 |
8-Φ7 |
30 |
13 |
100 |
| 10~20t |
Φ120.6 |
Φ101.8 |
Φ39 |
M32×1.5 |
53.5 |
41 |
10.5 |
8-Φ14 |
8-Φ9 |
50 |
20 |
125 |
| 30t |
Φ141 |
Φ116.8 |
Φ50.4 |
M40×1.5 |
57.2 |
50.8 |
11 |
8-Φ18 |
8-Φ11 |
60 |
25 |
150 |
| 40~60t |
Φ208 |
Φ174 |
Φ95 |
M64×3 |
70 |
— |
15 |
16-Φ20 |
16-Φ13 |
85 |
35 |
300 |
| 80~100t |
Φ280 |
Φ230 |
Φ120 |
M76×3 |
90 |
— |
20 |
16-Φ30 |
16-Φ17 |
95 |
45 |
400 |
傳感器接線示意圖： 傳感器受力圖：
三、產品規格選型
技術指標
| 參 數 |
技術參數 |
參 數 |
技術參數 |
| 量程 |
50kg~100t |
輸出電阻 |
700±5Ω或1.4K±5Ω |
| 輸出靈敏度 |
2.0±0.05mV/V |
工作溫度范圍 |
-20~+70℃ |
| 非線性 |
±0.05~±0.1%F.S. |
安全過載 |
150%F·S |
| 滯后誤差 |
±0.05%F.S. |
絕緣電阻 |
≥2000MΩ |
| 重復性誤差 |
±0.05%F.S. |
激勵電壓 |
5V~12V |
| 蠕變 |
±0.05%F.S. |
防護等級 |
IP65、IP66 |
| 零點溫度系數 |
±0.05%F.S./10℃ |
材質 |
合金鋼、不銹鋼 |
| 靈敏度溫度系數 |
±0.05%F.S./10℃ |
線纜 |
Φ5x3m |
| 輸入電阻 |
750±30Ω或1.45K±30Ω |
|
|
