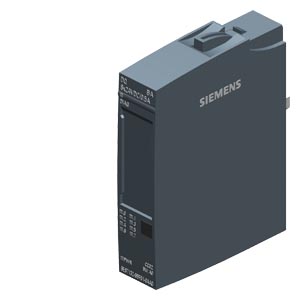

SIMATIC ET 200SP，數字輸出模塊，DQ 8x 24V DC/0.5 A 基本型，源輸出（PNP，P 開關） 包裝單元：1 件，適合 BU 型 A0，顏色代碼 CC02，替代值輸出，模塊診斷：電源電壓 |
| 一般信息 |
| 產品類型標志 |
DQ 8x24 VDC/0.5 A BA |
| 硬件功能狀態 |
FS02 以上版本 |
| 固件版本 |
V0.0 |
| ● 可更新固件 |
否 |
| 可用的基本單元 |
BU 類型 A0 |
| 模塊特有彩色標牌板的顏色代碼 |
CC02 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
否 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V14 |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP3 |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
各修訂版本 3 和 5 以上的 GSD 文件 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
GSDML V2.3 |
| 運行模式 |
| ● DQ |
是 |
| ● 帶節能功能的 DQ |
否 |
| ● PWM |
否 |
| ● 過采樣 |
否 |
| ● MSO |
否 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 輸入電流 |
| 耗用電流，***大值 |
45 mA; 無負載 |
| 輸出電壓 / 標題 |
| 額定值 (DC) |
24 V |
| 功率損失 |
| 功率損失，典型值 |
1 W |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 每個模塊的地址空間，***大值 |
1 byte |
| 硬件擴展 |
| 自動編碼 |
是 |
| ● 機械編碼鍵 |
是 |
| ● 機械編碼鍵的類型 |
A 型 |
| 為不同的接口類型選擇基礎單元 |
| ● 一線制連接 |
BU 類型 A0 |
| ● 兩線制連接 |
BU 類型 A0 |
| ● 三線制連接 |
BU 類型 A0，帶 AUX 端子或電位分配模塊 |
| ● 四線制連接 |
A0 類基座單元 + 電位分配模塊 |
| 數字輸出 |
| 數字輸出類型 |
源輸出（PNP，可切換 P） |
| 數字輸出端數量 |
8 |
| P 開關 |
是 |
| 可編程的數字輸出端 |
是 |
| 短路保護 |
是; 各通道，電子 |
| ● 響應閾，典型值 |
1 A |
| 感應式關閉電壓的限制 |
典型值 L+ (-50 V) |
| 控制數字輸入 |
是 |
| 輸出端的通斷能力 |
| ● 電阻負載時的***大值 |
0.5 A |
| ● 照明負載時的***大值 |
5 W |
| 負載電阻范圍 |
| ● 下限 |
48 |
| ● 上限 |
100 k |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
0.5 A |
| ● 針對信號“1”的允許范圍，***大值 |
0.5 A |
| ● 針對信號“0”的剩余電流，***大值 |
10 µA |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，***大值 |
100 µs; 額定負載時 |
| ● 從 ”1” 到“0”，***大值 |
150 µs; 額定負載時 |
| 兩個輸出端并聯 |
| ● 用于增加功率 |
否 |
| ● 用于冗余控制負載 |
是 |
| 開關頻率 |
| ● 電阻負載時的***大值 |
100 Hz |
| ● 電感負載時的***大值 |
2 Hz |
| ● 照明負載時的***大值 |
10 Hz |
| 輸出端的總電流 |
| ● 每個通道的***大電流 |
0.5 A |
| ● 每個模塊的***大電流 |
4 A |
| 輸出端的總電流（每個模塊） |
| 水平安裝位置 |
| — ***高可達 60 ℃，***大值 |
4 A |
| 垂直安裝位置 |
| — ***高可達 50 ℃，***大值 |
4 A |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 可接入替代值 |
是 |
| 報警 |
| ● 診斷報警 |
是 |
| 診斷 |
| ● 電源電壓監控 |
是 |
| ● 斷線 |
否 |
| ● 短路 |
否 |
| ● 累積故障 |
是 |
| 診斷顯示 LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 PWR-LED |
| ● 通道狀態顯示 |
是; 綠色 LED |
| ● 用于通道診斷 |
否 |
| ● 用于模塊診斷 |
是; 綠色 / 紅色 DIAG-LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
否 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
否 |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 標準、許可、證書 |
| 適用于安全功能 |
否 |
| 適用于安全關斷標準組件 |
是; 參見“零件標識碼常見問題”：39198632 |
| 安全運行中可達到的***大安全等級 |
| ● 性能等級符合 ISO 13849-1 |
PL d |
| ● SIL 按照 IEC 61508 |
SIL 2 |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-30 °C; 自 FS02 起 < 0 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-30 °C; 自 FS02 起 < 0 °C |
| ● 垂直安裝，***大值 |
50 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m; 安裝高度 > 2000 m 時受限，參見手冊 |
| 尺寸 |
| 寬度 |
15 mm |
| 高度 |
73 mm |
| 深度 |
58 mm |
| 重量 |
| 重量，約 |
30 g |
