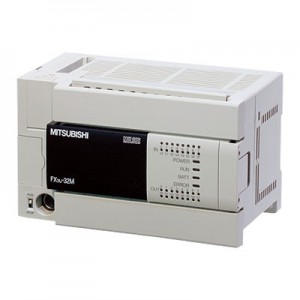

三菱  FX3U-32MR/DS  可編程控制器PLC
三菱  FX3U-32MR/DS  可編程控制器PLC
三菱  FX3U-32MR/DS  可編程控制器PLC
三菱  FX3U-32MR/DS  可編程控制器PLC
三菱  FX3U-32MR/DS  可編程控制器PLC



FX3U-32MR/DS產品詳細介紹：
【FX3U-32MR/DS電源規格】

  ◆ 電源電壓：DC24V
  ◆ 電源電壓允許范圍：DC16.8~28.8V
  ◆ 允許瞬時停電時間：對5ms以下的瞬時停電會繼續運行。
  ◆ 電源保險絲：250V 3.15 A
  ◆ 沖擊電流：***大35 A  0.5ms以下/DC24V
  ◆ 消耗功率：30W
  ◆ DC24V供給電源：無
  ◆ DC5V內置電源：500mA以下

【FX3U-32MR/DS輸入規格】
  ◆ 輸入形式：漏型/源型
  ◆ 輸入點數：16點
  ◆ 輸入的連接方式：拆裝式端子排(M3螺絲)
  ◆ 輸入信號電壓：AC電源型：DC24V ±10%   DC電源型：DC16.8~28.8V
  ◆ 輸入阻抗:X000~X005(3.9KΩ) X006~X007(3.3KΩ) X010以上4.3KΩ
  ◆ 輸入信號電流：X000~X005(6mA/DC24V) X006~X007(7mA/DC24V) X010以上5mA/DC24V
  ◆ ON輸入感應電流：X000~X005(3.5mA以上) X006~X007(4.5mA以上) X010以上3.5mA以上
  ◆ OFF輸入感應電流：1.5mA以下
  ◆ 輸入信號形式：無電壓觸點輸入
         漏型輸入時：NPN開集電極型晶體管
         源型輸入時：PNP開集電極型晶體管
  ◆ 輸入回路隔離：光耦隔離
  ◆ 輸入動作的顯示：光耦驅動時面板上的LED燈亮
  ◆ 輸入回路的結構圖

【FX3U-32MR/DS輸出規格】
  ◆ 輸出種類：繼電器
  ◆ 輸出點數：16點
  ◆ 輸出的連接方式：拆裝式端子排(M3螺絲)
  ◆ 外部電源：AC240V以下
  ◆ ***大電阻負載：2A/1點
      每個公共端的合計負載電流如下
      ·輸出1點/1個公共端：2A以下
      ·輸出4點/1個公共端：8A以下
      ·輸出8點/1個公共端：8A以下
  ◆ ***大感性負載：80VA
  ◆ ***小負載：DC5V 2mA
  ◆ 開路漏電流：無
  ◆ 輸出響應時間：約10mS
  ◆ 回路隔離：機械隔離
  ◆ 輸出動作的顯示：繼電器線圈通電時面板上的LED燈亮
  ◆ 輸出回路的結構

FX3U-32MR/DS重量：0.65kg
