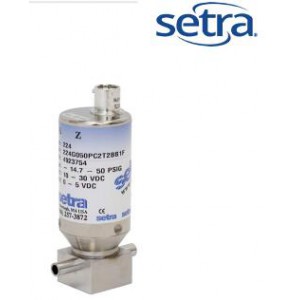

Setra西特224超高純流過式壓力變送器

Setra 224 型超高純壓力變送器專為要求嚴苛的特殊氣體監控應用而設計，可滿足這類應用在不損害結構完整性、純度和性能方面的要求應用于·高純度氣體輸送系統·半導體過程工具·制藥和生物技術過程，氣柜
特性■ 泄露率低■ VCR 接頭■ 易于吹掃的小腔室■ 200PSI/250PSI/3000PSI·316 L VIM/VAR 不銹鋼
·表面拋光度 7 Ra·VCR 接頭·1×10-9 ATM.CC/sec 級別的氨滲漏實驗·易于吹掃·對流體中的溫度瞬變非常不敏感·4-20mA 輸出型獲得不易燃認證，適用于潛在危險區域·符合 CE 和 RoHS 標準要求

224 型壓力變送器帶有易于吹掃的小型流線式傳感器腔室。該傳感器擁有優異的機械穩定性和熱穩定性，尤其不會受到氣流導致的溫度瞬變的影響。感應元件與壓力接口相互隔離，幾乎完全消除了扭矩效應。224 型壓力變送器優異的機械穩定性和熱穩定性主要源自Setra 磚利的可變電容技術的使用。該傳感器整體設計非常簡單，液部件采用 VIM/VAR 316L 不銹鋼制造，且表面鈍化拋光至 5 Ra（大 7 Ra），確保表面平整 ；絕緣電極板固定在傳感器隔膜的中心，與傳器本體構成可變電容。當壓力增大或減小時，電容值也相應變化。傳感器會檢測到電容變化，并通過 Setra 獨特的集成電路將其轉換為線性模擬信號。224 型壓力變送器還可選擇多種不同管徑，并提供優的端面密封接口。堅固耐用的結構可確保無故障安裝，并對系統扭力和焊接效應有高耐受性，讓用戶安裝時無后顧之憂。224 型變送器能夠耐受高達 85℃的高溫，且在高溫下能正常標定。每個傳感器都采用質譜儀進行了 1 x 10-9 ATM.CC/sec

級別的氦滲漏試驗。超高純系列產品基于 Setra 成熟的電容傳感技術制造，能提供幾乎不受 EMI/RFI 干擾的高精度、穩定的電壓或電流
