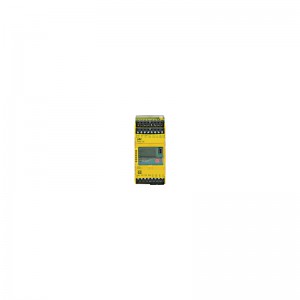

PNOZsigma
安全繼電器（獨立式），輸入： 增量式編碼器，接近開關，輸出：2 N/O, 2 N/C, UB: 24 -240 V AC/DC，寬度：45 mm，監控停止、速度、 速度范圍、位置、方向、模擬電壓（S軌跡）， 推轉式顯示屏旋鈕，可插拔螺絲式端子，通過 PNOZsigma觸點擴展進行擴展。
技術數據
電氣數據
| 供電電壓 (V) |
24 - 240 V |
| 電源電壓類型U1 |
AC/DC |
| 功率消耗AC |
9 |
| 功率消耗DC |
5.5 |
| 供電電壓2 (V) |
48
240 |
| 電源電壓類型U2 |
AC |
| U2的公差 |
-15 %/+10 % |
| ***大設備斷路器 |
Max-Leiterquerschnitt |
接近開關輸入
| 接近開關的可編程監測頻率（無遲滯） |
10 mHz - 1.000 kHz |
輸入增量式編碼器
| 增量編碼器輸入的數量 |
1 |
| 連接（增量編碼器） |
RJ-45-Buchsenstecker, 8polig |
| 差分信號A、/A、B的相位以及增量式編碼器的公差 |
90° ±30° |
| 用于增量式編碼器的無滯后的可編程監測頻率 |
10 mHz - 1.000 kHz |
復位輸入
模擬輸出
| 模擬輸出數量 |
1 |
| 模擬量輸出類型 |
Strom |
| 輸出端允許的信號范圍 |
4 .. 20 mA
0 .. 20 mA |
半導體輸出
| 半導體輸出數量 |
4 |
| 外部電源電壓的允許公差DC 半導體 |
-20 %/+20 % |
| 利用率類別符合 EN 60947-1 |
DC-12 |
繼電器輸出
| 使用類別AC/DC1標準 |
EN 60947-4-1 |
| AC1安全控制電壓 |
240 |
| AC1安全控制***大電流 |
4 |
| DC1安全控制電壓 |
24 |
| DC1安全控制***大電流 |
4 |
| 使用類別AC15/DC13標準 |
EN 60947-5-1 |
| AC15安全控制電壓 |
230 |
| AC15安全控制***大電流 |
3 |
| DC13安全控制電壓 |
24 |
| 安全觸點：AC，符合UL標準 |
240 V AC G.U. (same polarity) |
| 繼電器觸點材料 |
AgCuNi |
| 繼電器的其他觸點規格 |
+ 0,2 µm Au |
環境數據
| 設備可使用的氣候適宜性標準 |
EN 60068-2-78 |
| 以攝氏度一表示的環境溫度 |
-20 - 55 °C |
| 濕度額定值 |
93 % r.h.40 °C |
| 允許/不允許凝結 |
不允許 |
| EMC 達到標準 ... |
EN 60947-5-1
EN 61000-6-2
EN 61000-6-3
EN 61326-3-1 |
| 振動測試所依據的標準 |
EN 60068-2-6 |
| 應遵守的間隙與爬電距離標準 |
EN 60947-1 |
| 過電壓等級 |
II |
| 間隙與爬電距離污染程度規范 |
2 |
| 保護類型，安裝 |
IP54 |
| 保護類型，機殼 |
IP30 |
| 端子保護類型 |
IP20 |
時代
| 超過極限值后的響應時間 |
1/f_ist + 16 ms |
機械數據
| 安裝位置 |
waager. auf Hutschiene |
| 殼體材料下部 |
PC |
| 外殼材料前板 |
PC |
| 外殼上面部分材質 |
PC |
| 連接端子 |
Schraubklemme |
| 端子樣式 |
steckbar |
| 柔性AWG導體的允許截面面積 |
24 - 12 AWG |
| 高度尺寸 |
98 mm |
| 寬度尺寸 |
45 mm |
| 深度尺寸 |
120 mm |
| 凈重 |
405 g |
| 總重 |
425 g |
