一、產品簡介及用途：

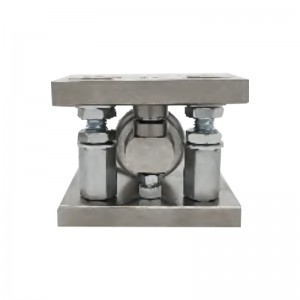

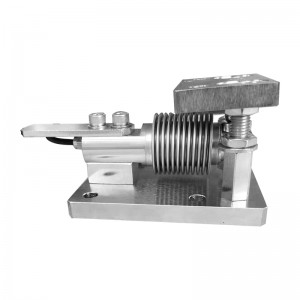

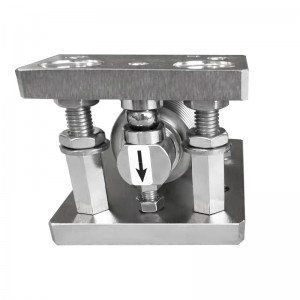

LCZ-303B波紋管式稱重傳感器模塊采用剪切或彎曲結構，一端固定，一端受力，使用臺面低，精度高，性能穩定，金屬波紋管焊接密封，內部充入惰性氣體�？惯^載、抗
疲勞、抗偏載能力強�？蓮V泛應用于罐秤、電子皮帶秤、料斗秤、平臺秤等專用衡器、各種材料試驗機及其他測力裝置中。
二、產品結構與外形尺寸：
.jpg "LCZ-303B尺寸圖")
傳感器接線示意圖： 傳感器受力圖：
.jpg "LCZ-303B受力圖")
三、產品規格選型
技術指標
| 參 數 |
技術參數 |
參 數 |
技術參數 |
| 量程 |
0~500KG |
材質 |
不銹鋼/合金鋼 |
| 輸出靈敏度 |
2.0±0.002mV/V |
阻抗 |
350Ω |
| 零點輸出 |
±1%F.S. |
絕緣電阻 |
≥5000MΩ/100VDC |
| 非線性 |
0.3%F.S. |
使用電壓 |
5~15V |
| 滯后 |
0.3%F.S. |
工作溫度范圍 |
-20~80℃ |
| 重復性 |
0.3%F.S. |
安全過載 |
150%F·S |
| 蠕變（30分鐘） |
0.1%F.S. |
極限過載 |
200% |
| 溫度靈敏度漂移 |
0.1%F.S./10℃ |
電纜線規格 |
Φ5x3m |
| 零點溫度漂移 |
0.1%F.S./10℃ |
線纜極限拉力 |
10kg |
| 響應頻率 |
10kHz |
|
|
