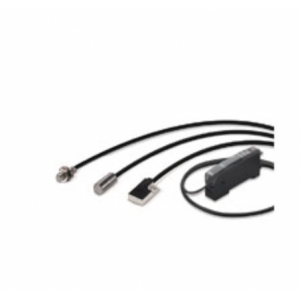

| 傳感器部分 | 放大器部分 | ||||
|---|---|---|---|---|---|
| 形狀 | 穩定檢測距離 | 型號 | 輸出形式 | 型號 | |
屏蔽
 |
M5 | 1.5mm | E2CY-X1R5 A 3M | 直線3線式NPN集電極開路 | |
| φ5.4 | E2CY-C1R5 A-1 3M | ||||
| φ8 | 2mm | E2CY-C2A 3M | |||
| 扁平型 | 3mm | E2CY-V3A 3M | |||
| φ8 | 2mm | E2CY-C2AF 3M | |||
傳感器部分
| 型號 | E2CY-X1R5 A E2CY-C1R5 A-1 |
E2CY-C2A(F) | E2CY-V3A | |
|---|---|---|---|---|
| 穩定檢測距離 | 0 ～ 1.5mm | 0 ～ 2mm | 0 ～ 3mm | |
| 應差 | 檢測距離的10%以下(放大器FINE時) 檢測距離的15%以下(放大器NORM時) |
|||
| 可檢測物體 | 非磁性金屬 | |||
| 標準檢測物體 | 鋁8×8×1mm | 鋁12×12×1mm | ||
| 響應頻率*1 | 40Hz以上(放大器FINE時) 100Hz以上(放大器NORM時) |
|||
| 環境溫度范圍 | 工作時：-10～+55°C、 保存時：-25～+70°C (無結冰、結露) |
|||
| 環境濕度范圍 | 工作時、保存時：各35～95%RH (無結露) | |||
| 溫度影響*2 | -10～+55℃ | +23°C時，為檢 測距離的±15% 以下 |
+23°C時，為 檢測距離的 ±10%以下 |
+23°C時的檢測 距離的±15% 以下 |
| 0～+40℃ | +23°C時，為檢 測距離的±10% 以下*3 |
+23°C時，為 檢測距離的 ±10%以下 |
||
| 振動(耐久) | 10～500Hz、上下振幅2mm或150m/s2 X、Y、Z 各方向2h |
|||
| 沖擊(耐久) | 500m/s2 X、Y、Z各方向 3次 | |||
| 保護結構 | IEC60529標準 IP67 | |||
| 連接方式 | 導線引出型(高頻同軸導線、標準導線長3m) | |||
| 導線長度特性補償范圍 | 0.5～5m *4 | |||
| 質量(包裝后) | 約35g | |||
| 材質 | 外殼 | 不銹鋼 | 鋅壓鑄 | |
| 檢測面 | 耐熱ABS (E2CY-C2AF為氟樹脂) | |||
| 導線 | 軟質聚氯乙烯(E2CY-C2AF為氟樹脂) | |||
| 緊固螺母 | 黃銅鍍鎳(僅限E2CY-X1R5 A) | |||
| 帶齒墊圈 | 鐵鍍鋅(僅限E2CY-X1R5 A) | |||
| 安裝螺釘 | 鐵鍍鋅(僅限E2CY-V3A) | |||
*1. 使用放大器單元的直流開閉控制輸出時的平均值。測量條件：使用標準檢測物 體，檢測物體的間隔為標準檢測物體的2倍；設定距離為穩定檢測距離的1/2。
*2. 在放大器單元的環境溫度固定為+23°C時。
*3. E2CY-C1R5 A-1為+23°C時的檢測距離的±15%以下。
*4. 導線延長時，請使用相當于1.5D-2V(JIS C 3501)的（特性阻抗50Ω）的導線。
放大器單元部分
| 型號 | E2CY-SD11 | |
|---|---|---|
| 電源電壓 | DC12～24V±10% 紋波10%以下 | |
| 功耗 | 1080mW以下(電源電壓24V時45mA以下) | |
| 檢測距離調整范圍 | 穩定檢測距離的10%以上 | |
| 靈敏度設定 | 示教方式/手動調整 | |
| 控制輸出 | NPN集電極開路(DC26.4V以下) 負載電流：100mA以下、殘留電壓：1V以下 |
|
| 功能 | OFF延時計時器 | 0ms～40ms (1ms～20ms：1ms單位、 20ms～40ms：5ms單位) |
| 清零 | 有 | |
| 原始復位 | 有(將設定狀態調整為初始化、出廠狀態) | |
| 滯后設定 | 3～可變 | |
| 帶自診斷 | 顯示錯誤內容(傳感器部斷線、傳感器部短路、輸出短路) | |
| 動作模式 | NO、NC 切換方式 | |
| 保護回路 | 電源逆接保護、輸出短路保護 | |
| 指示燈 | 動作指示燈：(橙色) | |
| 數字顯示*1 | 檢測量顯示(FINE：***大4000、NORM：*** 大2000)、柱形圖顯示、功能顯示：(紅色) |
|
| 反轉顯示 | 有 | |
| 環境溫度范圍 | 工作時：-10～+55°C、 保存時：-25～+70°C (無結冰、結露) |
|
| 環境濕度范圍 | 工作時、保存時：各35～85%RHH (無結露) |
|
| 溫度的影響*2 | -10～+55°C的溫度范圍內23°C時，檢測距離的±10%以下 | |
| 電壓的影響 | 在額定電源電壓的±10%范圍內，額定電源壓時，檢測距離的±1%以下 | |
| 絕緣電阻 | 20MΩ以上(DC500V兆歐表)充電部整體與外殼間 | |
| 耐電壓 | AC1,000V 50/60Hz 1min 充電部整體與外殼間 | |
| 振動(耐久) | 10～150Hz 上下振幅1.5mm或100m/s2 X、Y、Z各方向 2h | |
| 沖擊(耐久) | 300m/s2X、Y、Z個方向3次 | |
| 保護結構 | IEC60529標準 IP50 (連接傳感器導線，安裝保護罩時) | |
| 連接方式 | 導線引出型(標準導線長2m) | |
| 質量(包裝后) | 約100g | |
| 材質 | 外殼 | 聚對苯二甲酸丁二醇酯 (PBT) |
| 罩蓋 | 聚碳酸酯 | |
| 導線連接螺釘 | 鐵鍍鋅 | |
| 附件 | 安裝支架 E39-L143 (不銹鋼(SUS304))、使用說明書 | |
*1. 使鐵等磁性金屬靠近傳感器時，數字顯示向負數側變動。
*2. 放大器單元的環境溫度設為+23°C時。 3因有例外情況，請參照樣本「注意事項」中「關于高速移動的磁性金屬」。
注： 不用安裝支架就能安裝到DIN導軌上。
（單位：mm）
傳感器部分
E2CY-X1R5 A
E2CY-C1R5 A-1
E2CY-C2A (F)
E2CY-V3A
放大器單元部分
E2CY-SD11
