一、產品簡介及用途：

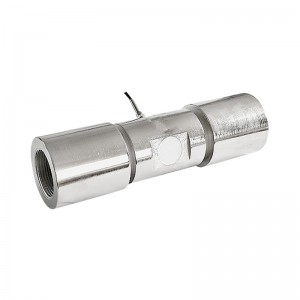

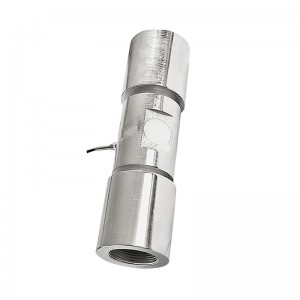

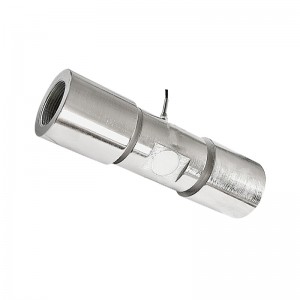

LCZ-202G傳感器采用柱式結構，具有精度高、強度好、穩定性好等特點。廣泛應用于天車秤、料斗秤等工業自動化過程控制的拉力測量。
二、產品結構與外形尺寸：
| 量 程 |
ΦA |
M |
H |
H2 |
| 20t |
Φ60 |
M36x4 |
180 |
40 |
| 30t |
Φ76 |
M45x4.5 |
213 |
50 |
| 50t |
Φ94 |
M64x3 |
332 |
70 |
| 100t |
Φ112 |
M76x3 |
367 |
80 |
傳感器接線示意圖： 傳感器受力圖：
三、產品規格選型
技術指標
| 參 數 |
技術參數 |
參 數 |
技術參數 |
| 量程 |
20t~200t |
輸出電阻 |
350±5Ω |
| 輸出靈敏度 |
2.0±0.05mV/V |
工作溫度范圍 |
-20~+70℃ |
| 非線性 |
±0.05~±0.1%F.S. |
安全過載 |
150%F·S |
| 滯后誤差 |
±0.05~±0.1%F.S. |
絕緣電阻 |
≥2000MΩ |
| 重復性誤差 |
±0.05%F.S. |
激勵電壓 |
5V~12V |
| 蠕變 |
±0.05%F.S. |
防護等級 |
IP65、IP66 |
| 零點溫度系數 |
±0.05%F.S./10℃ |
材質 |
合金鋼、不銹鋼 |
| 靈敏度溫度系數 |
±0.05%F.S./10℃ |
線纜 |
Φ5x3m |
| 輸入電阻 |
380±30Ω |
|
|
