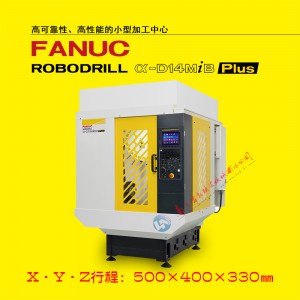

機械部件標準規格

容量

X軸方向移動量(工作臺左右)

500mm（M型）

Y軸方向移動量(滑鞍前后）

400mm

Z軸方向移動量(主軸頭上下)

330mm

從工作臺上部到主軸端面的距離

150-480mm(沒有指定高立柱時)

空白(有指定高立柱時,此為選配項)

工作臺

作業面大小(X軸方向*Y軸方向)

650×400mm（M型）

工件容許重量

300KG（均一載荷）

作業面的形狀

T槽 公稱14 * 間隔 125mm*3個

主軸

主軸端(公稱號)

7/24 錐度NO.30(帶有鼓風機)

進給

速度

快進速度

48 m/min(XYZ軸)

切削進給速度

1-30,000 mm/min

刀具更換

裝置

刀具更換方式

轉塔式

刀具形式

JIS B 6339-1998 BT30，

MAS-403-1982  P30T-1(45度)

刀具收放數

14個：α-D14MiB之情形

刀具***大直徑

80mm

刀具***大長度

250mm（因不同規格有所差異）

刀具選擇方式

隨機近道

刀具***大重量

2KG/個(總重15KG) / 3KG/個(總重22KG)：刀庫14之情形

刀具更換時間（切削至切削）

1.4秒：刀庫14且刀具2KG/個之情形

主軸電機

主軸電動機

11KW(1分額定)/ 3.7KW(連續額定)標準主軸

主軸規格

主軸規格10,000rev/min

驅動方式

直接驅動

精度

軸雙向定位精度

0.006-0.02mm(基于ISO230-2:2006的測定值)

軸雙向往復定位精度

未滿0.004mm (基于ISO230-2:2006的測定值）

驅動方式

直接驅動

占地

外形尺寸

1650*2100*2300mm
