6ES7157-1AB00-0AB0

(EAN: 4047623403500 / UPC: 887621845827)

ET 200AL, IM 157-1 PN

技術數據

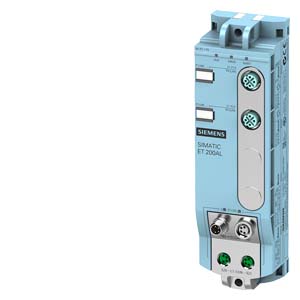

		SIMATIC ET 200AL， PROFINET 接口模塊 IM 157-1 PN，防護方式 IP67
一般信息
產品類型標志		IM 157-1 PN
硬件功能狀態		FS02
固件版本		V1.0.x
制造商標記 (VendorID)		002AH
產品功能
● I&M 數據		是的; I&M0 至 I&M4
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本		STEP 7 V13 SP1 以上
● STEP 7 可組態/ 已集成，自版本		V5.5 SP4 Hotfix 3 以上
● PROFINET 版本 GSD 版 / GSD 修訂版以上		GSDML V2.3.1
配置控制
通過數據組		是的
電源電壓
電源符合 NEC Class 2 要求		不
負載電壓 1L+
● 額定值 (DC)		24 V
● 允許范圍，下限 (DC)		20.4 V
● 允許范圍，上限 (DC)		28.8 V
● 反極性保護		是的; 防止損毀
輸入電流
耗用電流（額定值）		100 mA
來自負載電壓 1L+（非開關式電壓）		4 A; ***大值
來自負載電壓 2L+，***大值		4 A; ***大值
功率損失
功率損失，典型值		2.9 W
地址范圍
每個站點的地址空間
● 每個站點的地址空間，***大值		1 430 byte
接口
PROFINET 接口數量		1
1. 接口
接口類型		PROFINET
物理接口
● M12 端口		是的; 2x M12 D 編碼
● 集成開關		是的
協議
● PROFINET IO 設備		是的
● 開放式 IE 通訊		是的
物理接口
M12 端口
● 傳輸模式		PROFINET，100 Mbit/s，全雙工(100BASE-TX)
● 10 Mbit/s		是的; 適用于以太網服務
● 100 Mbit/s		是的; PROFINET，100 Mbit/s，全雙工(100BASE-TX)
● 自動協商		是的
● 自動交叉		是的
協議
PROFINET IO 設備
服務
— IRT		是的; 250 µs、500 µs、1 ms、2 ms、4 ms、8 ms、16 ms、32 ms、64 ms、128 ms
— PROFIenergy		是的
— 共享設備		是的
— 共享設備中的 IO 控制器的***大數量		4
冗余模式
氣液冗余
— MRP		是的
— MRPD		是的
開放式 IE 通訊
● TCP/IP		是的
● SNMP		是的
● LLDP		是的
報警/診斷/狀態信息
診斷功能		是的
報警
● 診斷報警		是的
診斷顯示 LED
● RUN LED		是的; 綠色 LED
● ERROR LED		是的; 紅色 LED
● MAINT LED		是的; 黃色 LED
● LINK TX/RX 連接顯示		是的; 2x 綠色 LED
電位隔離
在負載電壓之間		是的
在 PROFINET 和所有其他電路之間		是的
絕緣
絕緣測試，使用		707 V DC（測試類型）
防護等級和防護類別
防護等級 IP		IP65/67
標準、許可、證書
適用于安全關斷標準組件		是的; FS01 以上版本
安全關斷標準組件可達到的***大安全等級
● 性能等級符合 ISO 13849-1		PL d
● 類別符合 ISO 13849-1		3 類
● 符合 IEC 62061 的 SIL		SIL 2
環境要求
運行中的環境溫度
● ***小值		-25 °C
● ***大值		55 °C
連接技術 / 標題
用于電源電壓的電氣連接規格		M8，4 極
ET 連接
● ET 連接		M8，4 針，已屏蔽
尺寸
寬度		45 mm
高度		159 mm
深度		40 mm
重量
重量，約		263 g
