技術數據

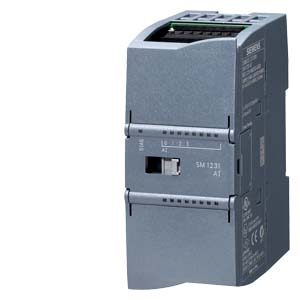

		SIMATIC S7-1200，模擬輸入， SM 1231，8 模擬輸入， +/-10V，+/-5V，+/-2.5V， 或 0-20mA/4-20mA， 12 Bit+符號位 或（13 Bit ADC）
一般信息
產品類型標志		SM 1231，AI 8x13 bit
電源電壓
額定值 (DC)		24 V
輸入電流
耗用電流，典型值		45 mA
來自背板總線 DC 5 V，典型值		90 mA
功率損失
功率損失，典型值		1.5 W
模擬輸入
模擬輸入端數量		8; 電流或電壓差分輸入
電壓輸入允許的輸入電壓（毀壞限制），***大值		35 V
電流輸入允許的輸入電流（毀壞限制），***大值		40 mA
循環時間（所有通道），***大值		625 µs
輸入范圍
● 電壓		是的; ±10V、±5V、±2.5V
● 電流		是的; 4 至 20 mA，0 至 20 mA
● 熱電偶		不
● 電阻溫度計		不
● 電阻		是的
輸入范圍（額定值），電壓
● -10 V 至 +10 V		是的
— 輸入電阻（-10 V 至 +10 V）		≥9 千歐姆
● -2.5 V 至 +2.5 V		是的
— 輸入電阻（-2.5 V 至 +2.5 V）		≥9 千歐姆
● -5 V 至 +5 V		是的
— 輸入電阻（-5 V 至 +5 V）		≥9 千歐姆
輸入范圍（額定值），電流
● 0 至 20 mA		是的
— 輸入電阻（0 至 20 mA）		280
● 4 mA 至 20 mA		是的
— 輸入電阻（4 mA 至 20 mA）		280
熱電偶 (TC)
溫度補償
— 可參數化		不
輸入端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），***大值		12 bit; + 符號
● 可參數化的集成時間		是的
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制		40 dB，DC 至 60 V 用于干擾頻率 50 / 60 Hz
測量值濾波
● 可參數化		是的
● 等級： 無		是的
● 等級：弱		是的
● 等級： 中等		是的
● 等級： 強		是的
誤差/精度
溫度錯誤（與輸入范圍有關），(+/-)		25 ℃ ±0.1%，至 55 ℃ ±0.2% 全部測量范圍
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸入范圍有關，(+/-)		0.1 %
● 電流，與輸入范圍有關，(+/-)		0.1 %
故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率
● 并聯電壓，***大值		12 V
報警/診斷/狀態信息
報警		是的
診斷功能		是的
報警
● 診斷報警		是的
診斷
● 電源電壓監控		是的
● 斷線		是的
診斷顯示 LED
● 用于輸入端狀態		是的
● 用于維護		是的
防護等級和防護類別
防護等級 IP		IP20
標準、許可、證書
CE 標記		是的
CSA 許可		是的
UL 許可		是的
cULus		是的
FM 許可		是的
RCM（原 C-TICK）		是的
KC 許可		是的
船舶建造許可		是的
環境要求
露天情況下
● ***大落差		0.3 m; 五個，在發貨包裝內
運行中的環境溫度
● ***小值		-20 °C
● ***大值		60 °C
● 水平安裝，***小值		-20 °C
● 水平安裝，***大值		60 °C
● 垂直安裝，***小值		-20 °C
● 垂直安裝，***大值		50 °C
運輸/儲存時的環境溫度
● ***小值		-40 °C
● ***大值		70 °C
氣壓符合 IEC 60068-2-13 標準要求
● 操作，***小值		795 hPa
● 操作，***大值		1 080 hPa
● 存放/運輸，***小值		660 hPa
● 存放/運輸，***大值		1 080 hPa
相對空氣濕度
● 25 °C 時無冷凝運行，***大值		95 %
有害物質濃度
● RH < 60% 時的 SO2，無冷凝		二氧化硫： < 0.5 ppm；硫化氫： < 0.1 ppm；RH < 60% 無冷凝液
連接技術 / 標題
需要的前置插頭		是
機械/材料
外殼材料（正面）
● 塑料		是的
尺寸
寬度		45 mm
高度		100 mm
深度		75 mm
重量
重量，約		180 g
