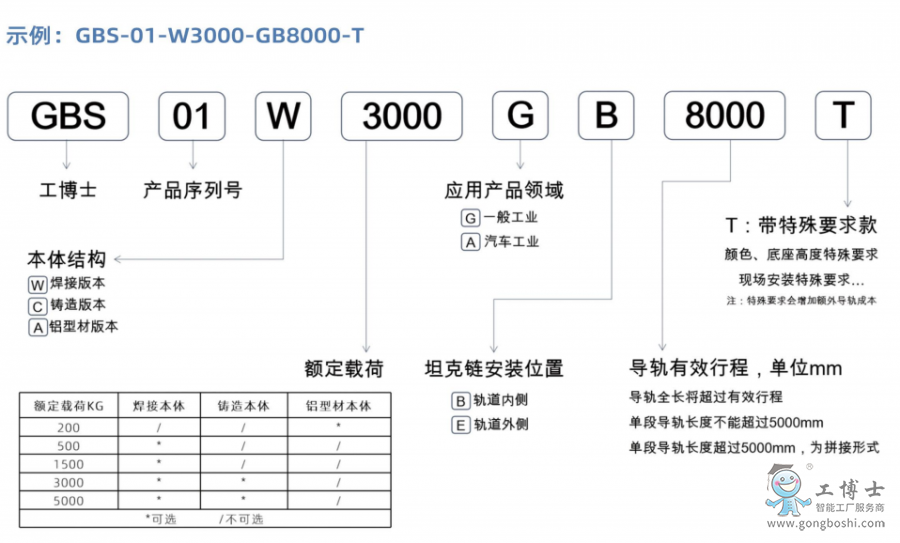

GBS-01-W200 適用于額定負載200kg的工業機器人
GBS-01-W500 適用于額定負載500kg的工業機器人
GBS-01-W1200 適用于額定負載1200kg的工業機器人
GBS-01-W1500 適用于額定負載1500kg的工業機器人
GBS-01-W2500 適用于額定負載2500kg的工業機器人
GBS-01-W3000 適用于額定負載3000kg的工業機器人
GBS-01-W5000 適用于額定負載5000kg的工業機器人

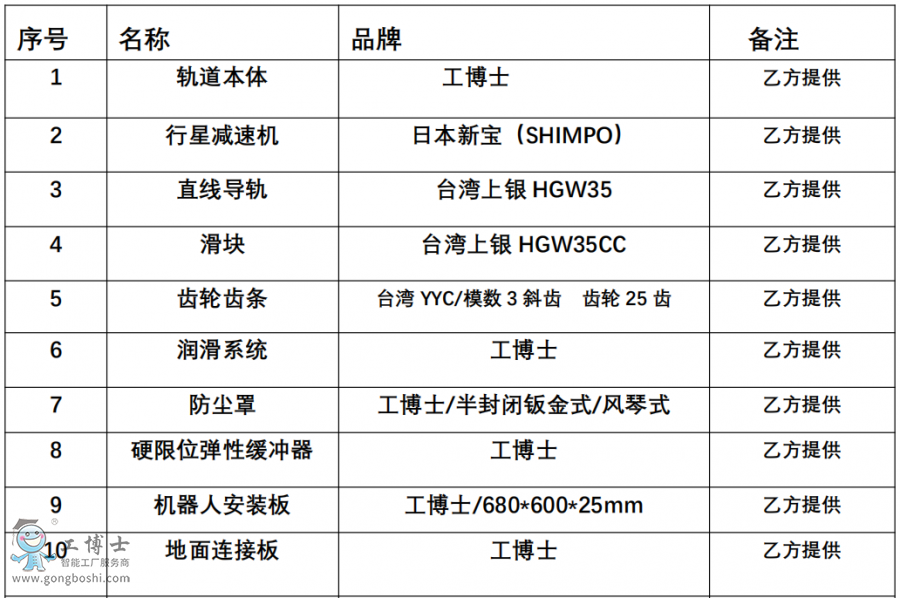

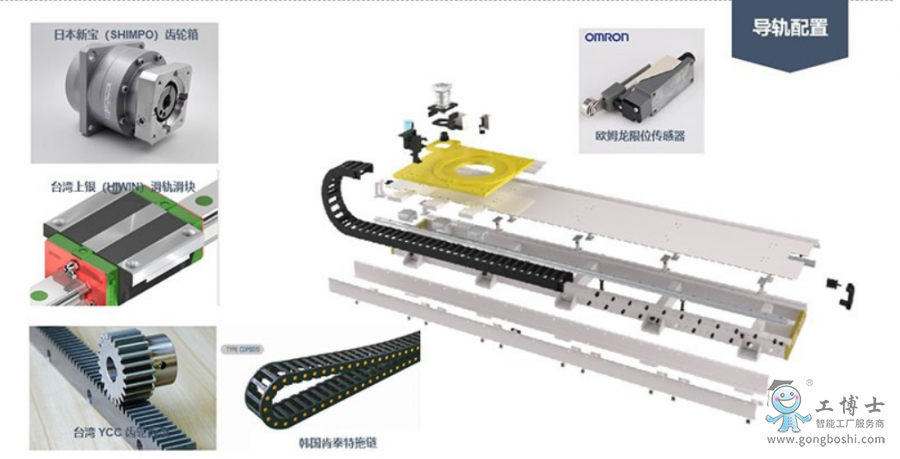

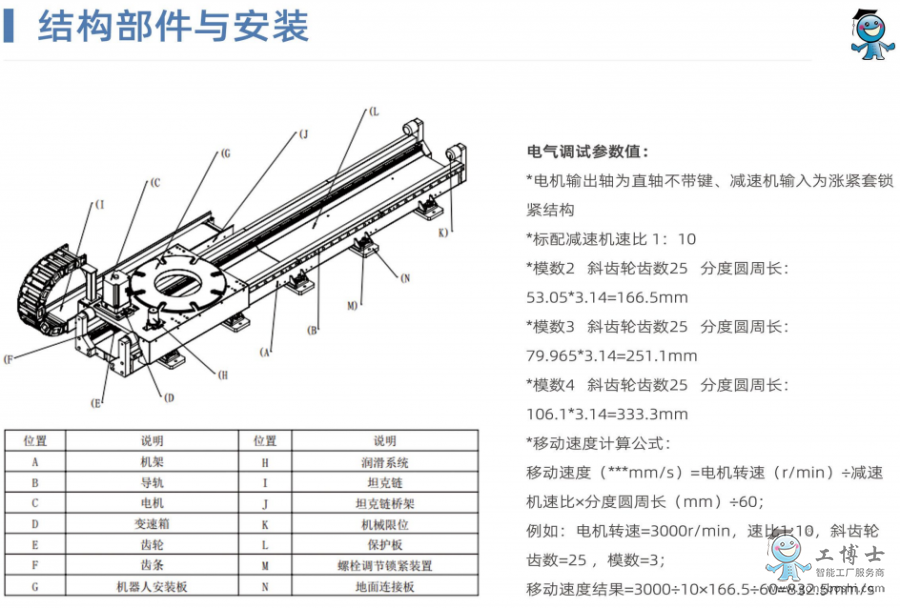

1：軌道本體材質為焊接件，標準長度拼接件，長度分為 6 米、5 米、4 米、3 米、2 米、 1.5 米五種規可拼接
2：拼接長度超過 15 米由第三方激光水平儀檢測，出精度數據
3： 軌道本體為鋼件 鑄造后退火去應力后拋丸處理表面再進行機械加工直線導軌、齒條 和拼接安裝面。
4： 軌道與地面連接板連接可水平調節，地面連接板由 M16 化學螺栓固定。
5： 機器人安裝板材質為 45#鋼，螺栓連接位置加厚鋼板保證螺紋緊固連接。

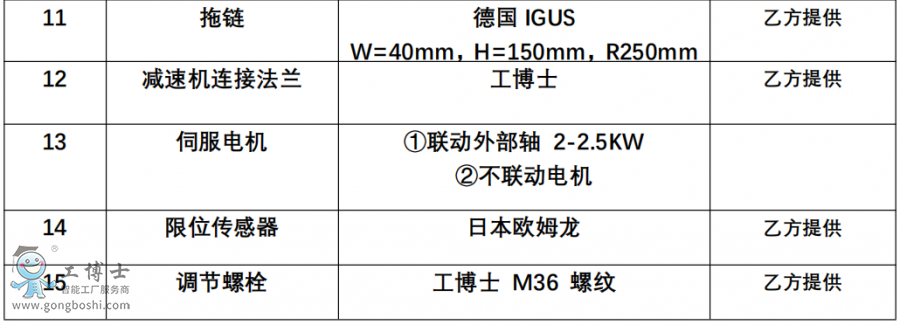

6： 拖鏈安裝在軌道的外側或內測，由拖鏈槽加支架固定，彎曲半徑 R250 減少線纜的易 損度，如長度 8 米以上需要增加滾輪支架。
7： 硬限位安裝在軌道的兩端，材質為 Q235 鋼件加彈性緩沖器。
8： 限位開關安裝在機器人運動板上，限位方式為接觸式

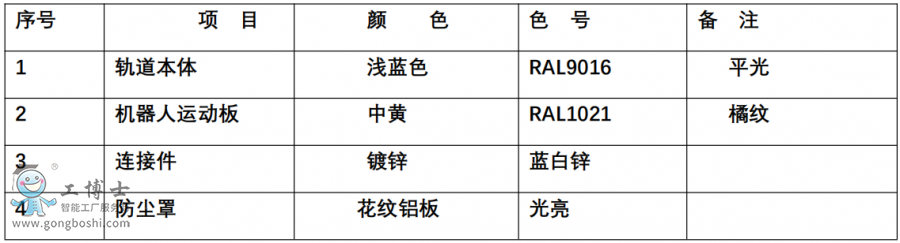

9： 該設備表面處理為噴漆，顏色為 RAL 7036 深灰色
10. 鈑金式防塵罩（半封閉式）3mm 花紋板折彎 螺絲連接 風琴式全封閉防塵罩
11：潤滑系統 進口潤滑泵分流器潤滑滑塊，齒條潤滑配有毛氈輪
12：原點標識安裝在機器人運動板上，刻度安裝在軌道兩側。
13：直線導軌水平安裝，滑塊為 4 個 由潤滑系統集中供油
