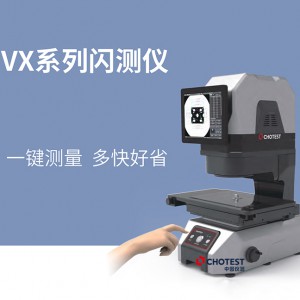

中圖儀器VX8000一鍵式閃測快速測量儀是使用一種新型影像測量技術的精密測量儀器，高分辨率鏡頭，1%亞像素圖像處理，高精度算法分析；自動對焦，排除人為測量操作干擾，且重復聚焦一致性高；自動識別測量部位，每次都能獲得統一穩定的測量結果。

產品優勢

一鍵閃測，批量更快

1.任意擺放產品，無需夾具定位，儀器自動識別，自動匹配模板，一鍵測量。

2.多可同時測量1024個部位。

3.支持CAD圖紙導入，一鍵自動匹配測量。

4、CNC模式下，可快速***地進行批量測量。

計算**，穩定可靠

1.高分辨率鏡頭和2000萬高像素工業相機，1%亞像素圖像處理，高精度算法分析。

2.自動對焦，排除人為測量操作干擾，且重復聚焦一致性高。

3.自動識別測量部位，每次都能獲得統一穩定的測量結果。

操作簡單，輕松無憂

1.任何人都能很快上手，無需復雜培訓。

2.簡潔的操作界面，任何人都能輕松設定和測量。

3.測量現場立即評價測量尺寸偏差，一鍵生成統計分析、檢測結果報告等。

功能豐富，自動報表

1.提供多達80種提取分析工具和多種專用測量工具。

2.自動輸出SPC分析報告。

3.具有強遠程數據輸出功能。

VX8000一鍵式閃測快速測量儀軟件自動對焦，保證不同操作人員量測結果一致，大大減少人為誤差（手動機操作方式：手動對焦）。它將遠心鏡頭結合高分辨率工業相機，將產品影像經過拍照后調整至合適大小后，再通過具有強大計算能力的測量系統完成預先編程指令，快速抓取產品輪廓圖，***后與拍照上的微小像素點形成對比后計算出產品尺寸，同時完成對尺寸公差的評價。

軟件測量功能

1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、***近點等。

2.可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。

3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。

4.形位公差：直線度、圓度、輪廓度、位置度、平面度、對稱度、垂直度、同心度、平行度等形位公差評定。

5.坐標系：儀器坐標系、點線、兩點 X、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。

6.快速工具：R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。

7.支持公差批量設置、比例等級劃分、顏色自定義管理。

VX8000一鍵式閃測快速測量儀更適用于要求批量測量或自動測量的應用場景。如電子PCB測量、五金零部件檢測、橡膠圈尺寸測量、手機尺寸檢測等領域，在滿足產品測量精度的同時，對于操作人員要求也更低，并且軟件使用更加簡單便捷。大幅有效的提升了產品的檢測效率，更切合追求“快"、“準"、“穩"的現代化工業尺寸測量！

應用領域

可用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、醫療器械、鐘表、刀具等領域。

應用案例

部分技術規格

懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。

如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。
