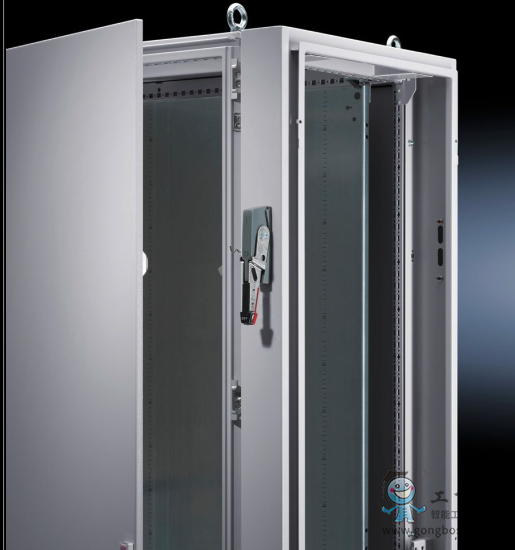

威圖機柜RittalTS 斷路器罩蓋（美國型）
產品型號 8950.850
與 UL 一致的控制機柜組合安全門閂符合美國規定。斷路開關防護罩與操作機構、近旁箱門連鎖裝置和推桿組合符合 UL 508 A 的要求。
產品描述:
包括主門鎖，根據美國規定，用于控制機柜和控制機柜組合的安全門閂只能與下列總開關的操縱桿組合。
您的獲益:
與操作機構、近旁箱門連鎖裝置、推桿組合可以滿足 UL 508 A 的要求。
緊湊型設計，寬 125 mm,可選擇安裝在機柜的左側或右側。由此可以通過這罩蓋將所有單門標準型 TS 8 機柜擴裝成斷路器機柜。保留機柜的整個安裝面。
結合可以集成的 TS 安裝板中間件，主機柜的安裝層面可以在寬度上擴大 100 mm。
只在帶管狀門框的單門機柜上安裝罩蓋
在不同高度安裝時，可在前側使用兩個組塊化操縱桿
使用范圍:
Allen Bradley：1494 F-M1/P1/S1 和 140 U-K-FCX04
Square D：9422 A1
General Electric：TDA 1 型和 2 型號
Eaton NZM2(3)-XSH-4x-...-NA，用于型號 4x
Eaton NZM2(3)-XSH-12-...-NA，用于型號 12
用于緊裝式斷路器 3VL UL 的 Max-Flex 驅動器的帶軟套管鋼絲索控制機制的西門子手柄：
3VA9978-0CH72，環氧樹脂鋼外套，按壓開/關，紅色/黑色（也包含在 Max-Flex 全套安裝包 3VA9..8-0CK12 供貨范圍內）
3VA9978-0CH82，鍍鉻鋼，按壓開/關，紅色/黑色
3VA9978-0CH74，環氧樹脂鋼外套，按壓開/關，黑色/黑色
3VL9600-3JP61，鋼，環氧樹脂外套，按壓開/關，黑色/黑色
用于緊裝式斷路器 3VL UL 的 Max-Flex 驅動器的帶軟套管鋼絲索控制機制的西門子手柄：
3VL9600-3JP01，塑料，按壓開/關，紅色/綠色（也包含在 Max-Flex 全套安裝包 3VL9.00-3JM01 供貨范圍內）
3VL9600-3JP21，鋼，環氧樹脂外套，按壓開/關，紅色/黑色
3VL9600-3JP41，鍍鉻鋼，按壓開/關，紅色/黑色
3VL9600-3JP61，鋼，環氧樹脂外套，按壓開/關，黑色/黑色
用于 SENTRON 系列（ED、FD、LD、JD 等）斷路器 的帶軟套管鋼絲索控制機制的西門子手柄（Max-Flex 驅動器），US 訂貨號：FHOH，鋼，環氧樹脂外套，按壓開/關，紅色/黑色
材料:
鋼板
表面:
粉末涂層
顏色:
RAL 7035
供貨范圍:
包括主門鎖、覆蓋板和安裝固定件。
防護等級 IP，符合 IEC 60 529 標準:
IP 55
標準型:
NEMA 12
說明:
隔離門罩前的箱柜必須為單門
尺寸:
寬度: 125 mm
高度: 1,800 mm
深度: 500 mm
包裝單元:
1 件
重量/包裝:
24.3 kg
