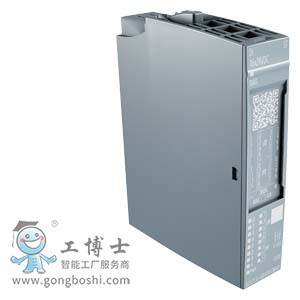

*** 備件 *** SIMATIC ET 200SP， 數字式輸入端模塊， 數字輸入 16個 24V DC 標準型， 適合用于 A0 類型的基座單元， 顏色代碼 CC00， 模塊診斷 |
| 一般信息 |
| 產品類型標志 |
DI 16x24VDC ST |
| 固件版本 |
V1.1 |
| ● 可更新固件 |
是的 |
| 可用的基本單元 |
BU 類型 A0 |
| 模塊特有彩色標牌板的顏色代碼 |
CC00 |
| 產品功能 |
| ● I&M 數據 |
是的; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
不 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V13 SP1 |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 / - |
| ● PCS 7 可組態/集成式，自版本 |
V8.1 SP1 |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
GSD，修訂版 5 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
GSDML V2.3 |
| 運行模式 |
| ● DI |
是的 |
| ● 計數器 |
不 |
| ● 過采樣 |
不 |
| ● MSI |
不 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是的 |
| 輸入電流 |
| 耗用電流，***大值 |
90 mA |
| 傳感器供電 |
| 短路保護 |
不 |
| 24 V 傳感器供電 |
| ● 24 V |
不 |
| ● 短路保護 |
不 |
| 功率損失 |
| 功率損失，典型值 |
1.7 W |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 每個模塊的地址空間，***大值 |
2 byte; + 2 字節用于 QI 信息 |
| 硬件擴展 |
| 自動編碼 |
是的 |
| ● 機械編碼鍵 |
是的 |
| ● 機械編碼鍵的類型 |
A 型 |
| 為不同的接口類型選擇基礎單元 |
| ● 一線制連接 |
BU 類型 A0 |
| ● 兩線制連接 |
A0 類基礎模塊 + 外部端子 |
| ● 三線制連接 |
A0 類基礎模塊 + 外部端子 |
| ● 四線制連接 |
A0 類基礎模塊 + 外部端子 |
| 數字輸入 |
| 數字輸入端數量 |
16 |
| 源型輸入/漏性輸入 |
P 讀取 |
| 輸入特性符合 IEC 61131，類型 1 |
是的 |
| 輸入特性符合 IEC 61131，類型 2 |
不 |
| 輸入特性符合 IEC 61131，類型 3 |
是的 |
| 脈沖延長 |
不 |
| 輸入電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
-30 至 +5 V |
| ● 對于信號“1” |
+11 至 +30V |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
2.5 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
是的; 0.05 / 0.1 / 0.4 / 0.8 / 1.6 / 3.2 / 12.8 / 20 ms（分別 + 30 至 500 µs 與導線長度有關的延遲） |
| — 從“0”到“1”時，***小值 |
0.05 ms |
| — 從“0”到“1”時，***大值 |
20 ms |
| — 從“1”到“0”時，***小值 |
0.05 ms |
| — 從“1”到“0”時，***大值 |
20 ms |
| 對于報警輸入端 |
| — 可參數化 |
不 |
| 用于技術功能 |
| — 可參數化 |
不 |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 傳感器 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是的 |
| — 允許的閉路電流（雙線傳感器） ***大值 |
1.5 mA |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是的 |
| 報警 |
| ● 診斷報警 |
是的 |
| 診斷 |
| ● 診斷信息可讀 |
是的 |
| ● 電源電壓監控 |
是的 |
| — 可參數化 |
是的 |
| ● 傳感器電源監控 |
不 |
| ● 斷線 |
是的; 以模塊為單位，可選電路，以避免對單一傳感器觸點進行斷路診斷：25 kOhm 至 45 kOhm |
| ● 短路 |
不 |
| ● 累積故障 |
是的 |
| 診斷顯示 LED |
| ● 電源電壓監控 (PWR-LED) |
是的; 綠色 PWR-LED |
| ● 通道狀態顯示 |
是的; 綠色 LED |
| ● 用于通道診斷 |
不 |
| ● 用于模塊診斷 |
是的; 綠色 / 紅色 DIAG-LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
不 |
| ● 在通道和背板總線之間 |
是的 |
| ● 在通道和電子元件電源電壓之間 |
不 |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 標準、許可、證書 |
| 適用于安全功能 |
不 |
| 尺寸 |
| 寬度 |
15 mm |
| 高度 |
73 mm |
| 深度 |
58 mm |
| 重量 |
| 重量，約 |
28 g |
