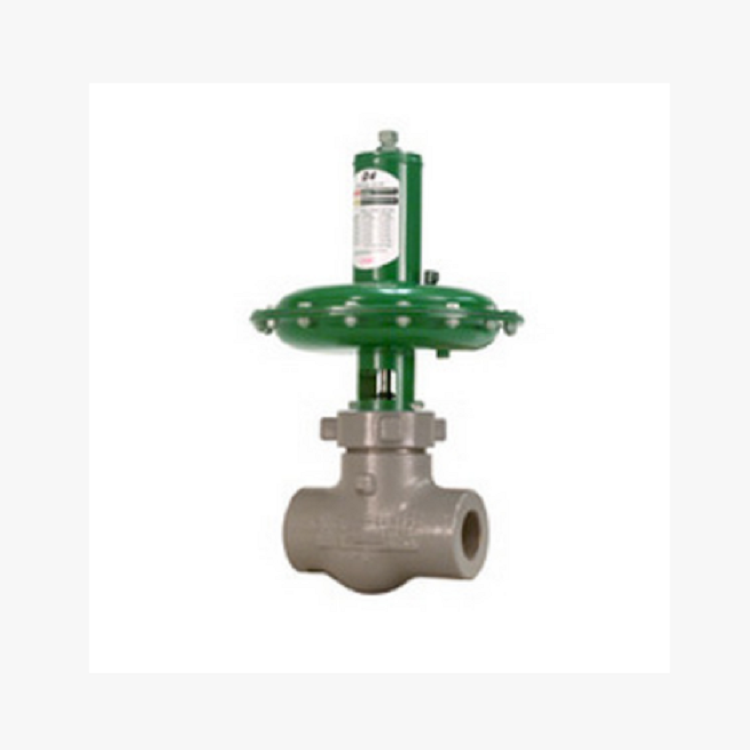

費希爾Fisher D4 高壓直通控制閥 產品說明書
承接安裝調試維修服務
規格
認證 PED、CUTR、ATEX、CRN
嚴苛工況 臟污工況、腐蝕性
流量特性 等百分比
材料 碳鋼
工作溫度 標準溫度
壓力等級 ANSI CL150、ANSI CL300、ANSI CL600、ANSI CL1500
工藝連接件類型 螺紋、法蘭、RTJ
切斷等級 IV 級 (FCI 70-2)
閥門尺寸 NPS 1、NPS 2
閥門尺寸標準 NPS
FisherD4 控制閥是一款結構緊湊，結實耐用的直通閥，主要適用于高壓節流應用。該閥*適用于石油和天然氣生產行業中的壓力和流量控制應用。 D4是一款性能出色的控制閥，適用于高壓分離器、洗滌器和其他過程處理設備。這些閥尤其適用于多沙、粘稠或容易在閥內部件上集聚的液體或氣體的節流或開/關控制。拆下獲得***的深孔錘螺母并從閥上抬起執行機構/閥蓋組件，無需拆卸執行機構，便可維護閥內件和填料如果在閥體內仍有壓力時開始拆卸閥蓋/閥體連接，那么 D4 **的設計可以提供額外保護。拆下錘螺母后，安裝在閥蓋上的銷有助于確保閥蓋從閥體上脫開，而螺紋仍然嚙合。
更加安全的閥蓋/閥體連接—如果不小心在閥體內仍有壓力時開始拆卸閥蓋/閥體連接，則**設計可以提供額外保護。拆下錘螺母后，安裝在閥蓋上的銷有助于確保閥蓋從閥體上脫開，而螺紋仍然嚙合。
重負載導向—大量的導向可積極對準閥座中的閥塞，提供可靠的服務。螺釘固定的閥座將閥座密封墊完全封裝。
動荷載填料系統—填料系統改善了閥桿密封，有助于防止貴重或有害的過程流體或氣體泄漏。它采用 Fisher ENVIRO-SEALTM填料技術，減少填料維護工作。
NACE 結構—D4 控制閥提供符合 NACE 要求的閥內件。其結構符合 NACE MR0175/ISO 15156 的冶金要求。
耐低溫材料—閥結構材料允許用于低至 -46°C (-50°F) 的應用。
快速更換閥芯可拆卸槽銷允許快速、輕松地更換閥芯。
碳化鎢閥內件具備適應惡劣工作條件的能力—D4 閥提供適用于磨損應用的碳化鎢閥內件。此閥內件經過專門設計，可用于石油和天然氣行業條件惡劣的應用。耐用的碳化鎢閥內件更耐磨損，壽命更長，有益于您的應用。
安裝簡單—構緊湊的設計允許其安裝到空間狹小的地方結。螺釘緊固的閥體采用緊湊的法蘭距尺寸，并且?guī)Хㄌm的閥體符合 ISA-75 標準，能夠*大限度地提高通用性。
易于維護—錘螺母閥蓋/閥體連接只需極少工具便可維修或維護，無需從管道系統拆卸閥體。拆卸閥座可以使用與 Fisher D 閥相同的維護工具。
一體式閥蓋法蘭—閥蓋配有一體式法蘭，進行閥蓋到閥體連接時，可以使用錘螺母緊固。其中沒有使用卡環，因?yàn)樵谒嵝原h(huán)境或大氣腐蝕應用中，卡環可能失效。
標準閥內件適用于節流或開關應用—Micro-Form 閥內件是節流或開關應用的標準配置，無需額外成本。
應用靈活性—可以選擇*大直徑為 31.8 mm（1.25 英寸）的閥口、多種端部連接和閥內件材料，使這些閥適用于諸多應用，包括酸性環境。
