日本電產-Nidec減速機-新寶行星減速機：VRSF系列



ａ、ABLE減速機的名稱

ｂ、伺服馬達機專用輸入型模式

      S　夾板締付方式(馬達軸無槽、帶槽也可)※不可去除

      K   連軸器樣式　(直軸、帶槽)　※D去除對應K類型

      A   適配器方式   (詳細內容請咨詢)

ｃ、安裝方式和出力軸方向： F 法蘭型安裝方向隨意　DD 法蘭型安裝方向隨意

ｄ、減速機規格： 設有記號 標準型　　LB回轉間隙型 　　PB 高精度型

ｅ、減速比： 1段型→3、5、S9　　2段型→15、20、25、35、45、81    （ ※減速比為實際減速比 ）

ｆ、減速機號碼： B、C、D、E

ｇ、適應伺服馬達容量(W)

ｈ、伺服馬達機廠家名

ｉ、適應伺服馬達廠家的型號   （ ※在詢問、估計、下訂單時請一定要點明馬達廠家的型號。）

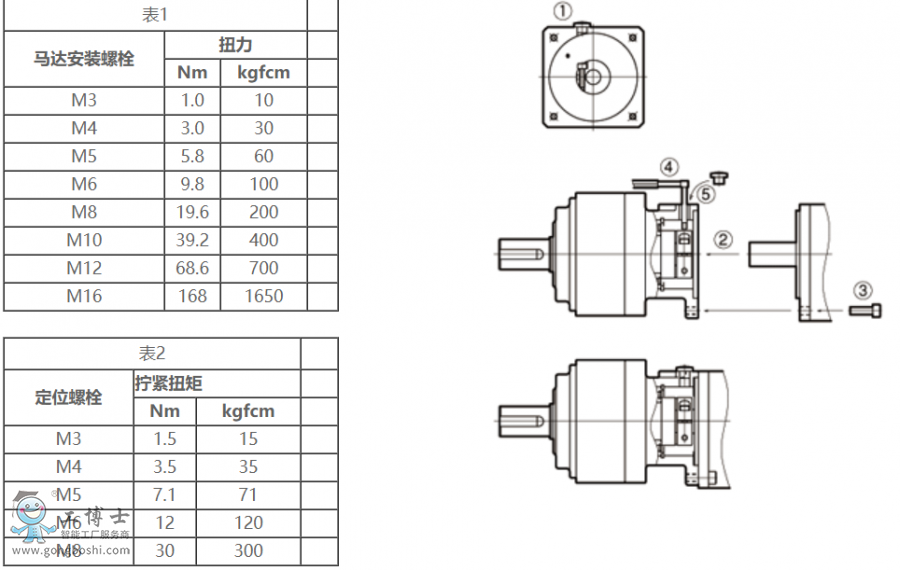

1. 擦去馬達軸上的防銹劑油。

2. 揭去橡皮蓋、旋轉力軸、是螺栓的頭部與橡膠蓋孔吻合。確認是否松掉(參照右圖1)。

3. 把馬達輕輕地插入力軸(無障礙地順利的插入)。要十分注意馬達不能傾斜地插入(參照右圖2)。

4. 把馬達安裝在減速機上、用指定的扭力擰緊螺栓(參照左表1右圖3)。

5. 使用扭力扳手等按指定的扭力擰緊入力軸的定位螺栓(參照左表2右圖4)。

6. 按上橡膠蓋。以上完了(參照右圖5)。

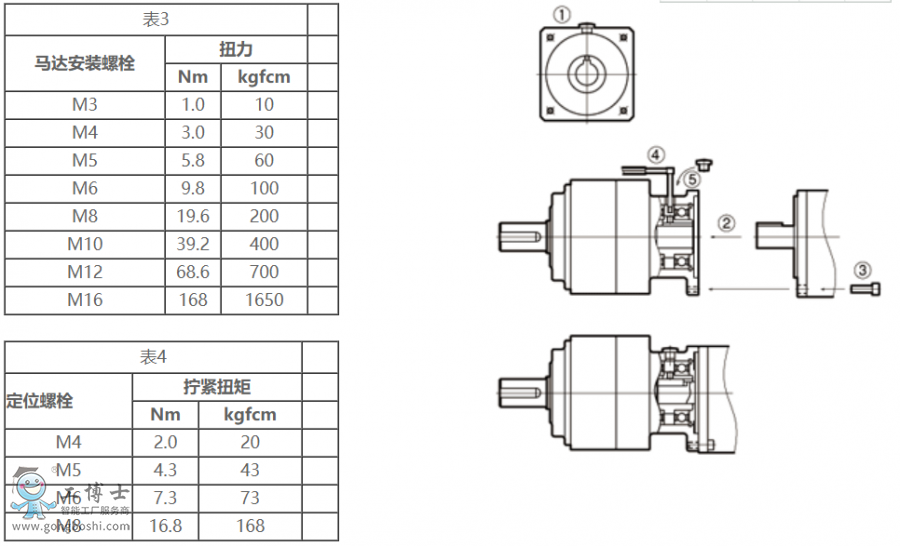

1. 揭去橡膠蓋、旋轉入力軸、使鍵槽與橡膠蓋孔吻合(參照右圖1)。

2. 在馬達軸上涂上防粘著劑(二氧化鉬等)把鍵輕輕地插入帶鍵槽的入力軸(確認能無阻礙地順利地插入)。要十分注意馬達不能傾斜地插入(參照右圖2)。

3. 把馬達安裝在減速機上、用指定的扭力擰緊螺栓(參照左表3右圖3)。

4. 為了鍵能完全的壓入、用扭力扳手等通過指定的扭力擰緊入力軸的定位螺栓(參照左表4右圖4)。

5. 按上橡膠蓋。以上完了(參照右圖5)。
