山武Azbil CV3000系列 HPC 壓力平衡型高壓式套筒調節閥產品說明書
承接調節閥和執行機構安裝調試維修服務
HPC型壓力平衡高壓套筒調節閥是為高溫﹑高壓工況而設計的。閥體結構緊湊，流體通道呈S流線型，在結構上還設有改善套筒周圍流體平穩流動的導流翼，壓降損失小，允許流通能力大，可調范圍廣。
閥芯在結構上采取了用較小的操作輸出，得到對高)壓差進行控制的力平衡方式。調節閥配用多彈簧式薄膜執行機構，結構小、輸出力大。
HPC型調節閥廣泛應用于要求動態穩定性好，噪音低，空化/閃蒸等，高溫，高壓或者高壓差流體控制條件下使用。

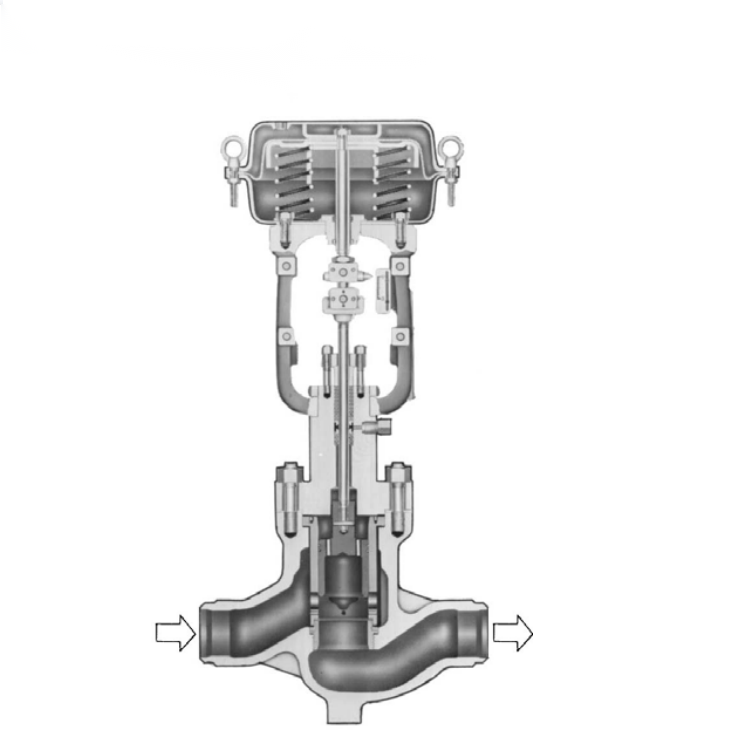

產品圖片
閥體型式
直通型，鑄造球閥
公稱尺寸
11/2,2,3,4,6,8英寸
額定壓力
·JIS 63K
·ANSl Class 900,1500,2500·
JPl Class 900,1500，2500
連接方式
法蘭連接︰RF，RJ
焊接型︰SW(11/2,2，3英寸), BW(3英寸到8英寸)材料
上閥蓋
·普通型上閥蓋(-5~230℃)·伸長型上閥蓋(230~566 ℃)
注工作溫度不要超過各種材料其特定的范圍。
球閥：密封可靠，結構簡單，體積小，維修方便，流阻小，密封面與球面常在閉合狀態不易被沖蝕；使用溫度不高；一般用來切斷或者改變介質流動方向，具有很好的調節功能。
工作原理：靠旋轉閥戀來使閥門暢通或閉塞。
球閥按結構分兩類, 一是浮動球式, 二是固定球式；按驅動形式分為氣動球閥、電動球閥等。
