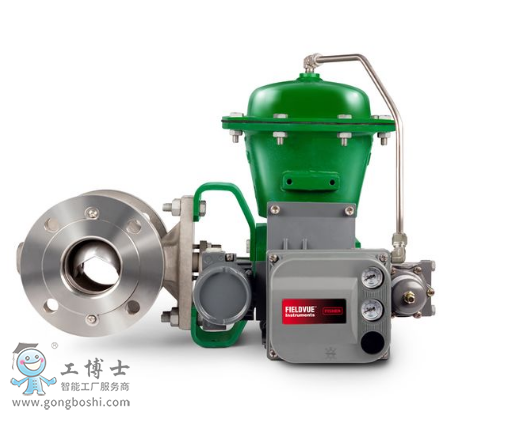

Fisher 2052 彈簧膜片旋轉式執行機構配DVC6200定位器-艾默生fisher閥門
Fisher 2052 彈簧和閥膜旋轉閥執行機構
Fisher 2052 高度多樣的功能和緊湊執行機構設計，可對節流或開/關應用提供協助。 即使在空間受限情況下，也同樣可安裝于任何閥門上。
規格
致動方式 彈簧回程、直角回轉、旋轉
認證 符合 PED、CUTR、ATEX、SIL
控制類型 開/關、節流
動力源 氣動
閥門類型 球閥、蝶閥、偏心栓塞閥、三通偏移閥
執行機構
執行機構是一種用于控制閥門、風門等的機械裝置。
氣動執行機構
氣動執行機構可在嚴酷工作條件中提供高閥桿動力輸出。這些執行機構通常通過氣壓操作，但有一些可通過過程液體自行操作。
膜片式執行機構
Fisher 彈簧和膜片式氣動執行機構動作方式可為“正作用”，即進入膜蓋的空氣使執行機構推桿向下運動。這種“氣關”動作會壓縮彈簧，彈簧又會在氣源壓力下降或消失時重新向上推動執行機構推桿。
另外， 彈簧和膜片式氣動執行機構動作方式可為“反作用”，即進入膜蓋的空氣使執行機構推桿向上運動。這種“氣開”動作會壓縮彈簧，彈簧又會在氣源壓力下降時使執行機構推桿向下運動。這是***常見膜片式執行機構類型，因?yàn)閺椈蓵?huì)使閥門在氣源消失時處于“故障自動關閉”位置。
Fisher 2052
Fisher 2052彈簧膜片旋轉式執行機構可在旋轉軸型閥體上使用，適用于節流或開關應用。2052 可用于帶有定位器的節流應用，也可用于不帶定位器的開關工況。2052 具有 ISO 5211 裝配接口，可以安裝到非 Fisher 閥門上。
特點和優勢
設計緊湊，體型小的閥門/執行機構封裝尺寸提高了安裝的通用性，適用于空間狹小的撬和小型過程工廠。
可以兼容 DVC2000 、 DVC6000 控制器與 3620 定位器的新型執行機構，可通過非接觸磁體陣列，允許接收從連桿到末端安裝的 DVC2000 無連桿反饋。DVC6000 和 3620 為側安裝，通過凸輪和反饋臂進行反饋。
用于減少空轉的夾緊式連桿—將連桿夾持到花鍵閥軸上，與單樞軸連桿機構連接，從而減少執行機構和閥門之間的空轉。Fisher 旋轉閥組件的典型累積死區導致的變化范圍在 0.5% 或以下。
無需彈簧設定范圍—新的嵌套式彈簧設計無需彈簧設定范圍。這同時簡化了執行機構選擇過程。
進行 ISO 5211 安裝的插件可選—執行機構現在可以直接安裝到非花鍵軸（例如方形和雙 D 型）上。這樣，執行機構能夠在更多符合 ISO 5211 的的閥門上安裝，增強了控制力。
標準的可調行程限位器與可選的鎖定功能—允許調節或更改行程范圍，而無需卸下執行機構或添加額外的部件�？蛇x的鎖定功能將連桿鎖定在彈簧失效位置。
故障安全機構不含鋁—故障安全機構中的所有部件（鋼、鑄鐵和球墨鑄鐵）均可確保執行機構在發生火災時保持安全完整性。
標準的粉末噴涂— 艾默生過程管理TM粉末噴涂表面為所有外部鋼制和鑄鐵部件提供優異的耐腐蝕保護。
NAMUR VDE/VDI 3845用于配件安裝—符合全球標準可確保與大多數配件兼容，從而實現快速輕松安裝。
現場可逆的左側或右側安裝—執行機構/閥門組件的作用方式可從下推打開型轉換為下推關斷型而無需額外部件，反之亦然。
分離式和頂部安裝的手輪—可用（除了不能頂部安裝的尺寸 3 執行機構）。
