TeSys

TeSys island

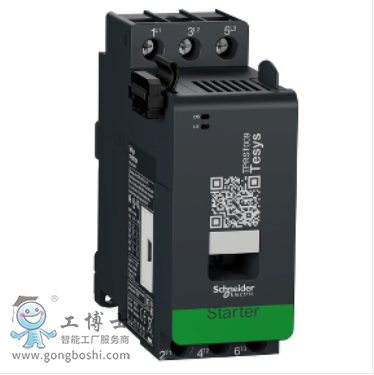

TPRST

電機起動器

線路直接

Direct starter connected to an automation controller through a bus coupler
Operational only when connected to a bus coupler

Upstream voltage presence detection
Electrical line and load protection
Power and energy monitoring when connected with TPRVM voltage module

TPRBC 總線耦合器
TPRVM voltage interface module

3P 3 NO

AC-1
AC-2
AC-3
AC-4

2.2 kW 在…上 230 V 50 Hz (AC-3)
4 kW 在…上 380...415 V 50 Hz (AC-3)
4 kW 在…上 440 V 50 Hz (AC-3)
5.5 kW 在…上 500 V 50 Hz (AC-3)
5.5 kW 在…上 690 V 50 Hz (AC-3)

0.33 hp 在…上 120 V AC 60 Hz 適用 1 相 電機
1 hp 在…上 240 V AC 60 Hz 適用 1 相 電機
2 hp 在…上 208 V AC 60 Hz 適用 3 相 電機
2 hp 在…上 240 V AC 60 Hz 適用 3 相 電機
5 hp 在…上 480 V AC 60 Hz 適用 3 相 電機
7.5 hp 在…上 600 V AC 60 Hz 適用 3 相 電機

<= 690 V AC 47...63 Hz

9 A 50 °C) 在…上 <= 440 V AC-3
15 A 50 °C) 在…上 <= 440 V AC-1

15 A 在…上 <50 °C

690 V 符合 IEC 60947-4-1
600 V 符合 UL 60947-4-1
600 V 符合 DIN 3852-Y

6 kV 符合 IEC 60947-1

III

0.18…9 A

等級 5…30

Remotely or automatically

250 A 在…上 440 V 符合 IEC 60947

250 A 在…上 440 V 符合 IEC 60947

210 A 在…上 <40 °C - 1 s
105 A 在…上 <40 °C - 10 s
61 A 在…上 <40 °C - 1 分鐘
30 A 在…上 <40 °C - 10 分鐘

2.5 m - Ith 15 A 50 Hz

0.2 W AC-3 - Ith 9 A
0.56 W AC-1 - Ith 15 A

24 V DC supplied by the bus coupler

160 mA contactor sealed
160 mA contactor closing

3.5 W 在Ie

30 Mcycles

2 Mcycles 9 A AC-3 Ue條件下 440 V
1.2 Mcycles 15 A AC-1 Ue條件下 440 V

3600 次/分鐘 AC-3

< 100 ms 閉合
< 30 ms 分?jǐn)?/div>

B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1
B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1

熱過載保護
Motor overheat
過流保護
Undercurrent
Jam
Long start
Stall
Rapid cycle lockout
Phase sequence
Rapid restart lockout
Phase reversal
失相
相不平衡保護
Ground current

Time device ON
Time device switch ON
Number of faults
Number of switching cycles
Number of device power cycles
平均電流
平均電壓Vavg
Max current Imax
Max voltage Vmax
Active and reactive power with voltage module
Active and reactive energy with voltage module
True power factor with voltage module

1 個LED (綠色/紅色)DS (device status):
1 個LED (綠色/紅色)LS (load status):

EN/IEC 60947-1
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1

EAC
CSA
CCC
UL

水平與垂直 (35 mm DIN 導軌)

螺旋壓入式端子 1 電纜 1…4 mm² (AWG 16...AWG 12)單股硬線
螺旋壓入式端子 2 電纜 1…4 mm² (AWG 16...AWG 12)單股硬線
螺旋壓入式端子 1 電纜 1.5…4 mm² (AWG 16...AWG 12)軟線 不帶
螺旋壓入式端子 2 電纜 1.5…4 mm² (AWG 16...AWG 12)軟線 不帶
螺旋壓入式端子 1 電纜 1…4 mm² (AWG 16...AWG 12)軟線 帶
螺旋壓入式端子 2 電纜 1…2.5 mm² (AWG 16...AWG 14)軟線 帶

1.7 N.m 用螺絲刀 Ø 6 平口
1.7 N.m 用螺絲刀 No 2 十字螺絲

45 mm

116 mm

115 mm

0.656 kg

-25…70 °C

-10…50 °C 無降容
50…60 °C 隨著電流降額

5…95 %

0...2000 m without derating

IP20

2

TC

960 °C 符合 UL 94
850 °C 符合 IEC 60695-2-1
650 °C 符合 IEC 60695-2-12

15 gn (持續時間 = 11 ms) 符合 IEC 60068-2-27

波峰至波峰 1.5 mm (f= 3…13 Hz) 符合 IEC 60068-2-6
1 gn (f= 13…200 Hz) 符合 IEC 60068-2-6

靜電放電抗干擾, 3級 (空氣放電：8 kV，接觸放電：6 kV) (EN/IEC 61000-4-2)
Radiated RF field immunity test, 3級 (10 V/m) (EN/IEC 61000-4-3)
Fast transient immunity test, 4級 (4 kV) (EN/IEC 61000-4-4)
浪涌放電抗干擾, 3級 (2 kV) (EN/IEC 61000-4-5)
浪涌放電抗干擾, 4級 (4 kV) (EN/IEC 61000-4-5)
Conducted RF disturbance immunity test (20 V) (EN/IEC 61000-4-6)
