描述

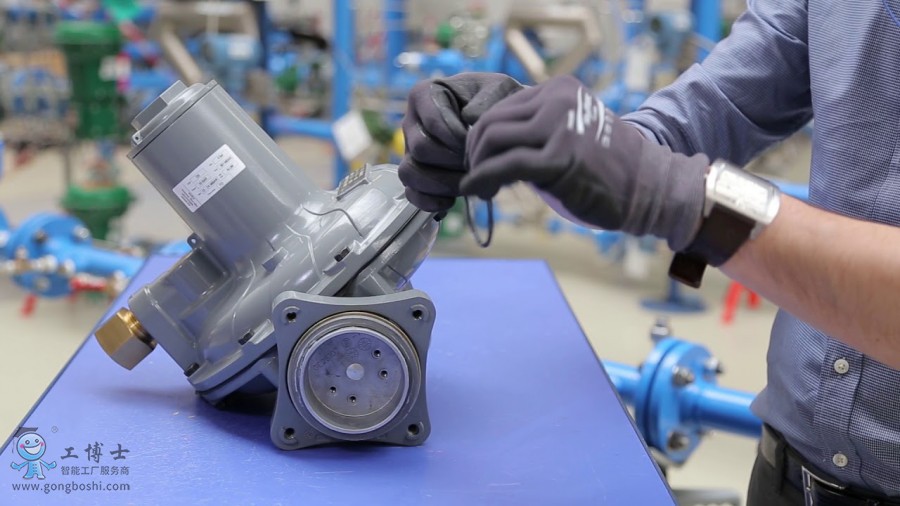

CS700 系列直接作用型彈簧負載式調壓器專門設計用于多種減壓應用。 該調壓器具有很大的靈活性，是因?yàn)檫@種調壓器提供多種閥體尺寸和端部連接方式、出口壓力設置以及內取壓和外取壓選項。 CSB600 系列還提供多種過壓保護選項，能夠滿足您的應用需求。

簡介

***：Fisher

型號：CSB700

類型：閥門調壓器

規格

閥體尺寸和端面連接方式

      球墨鑄鐵：1-1/2 或 2 NPT，Rp 1-1/2 或 2，NPS 2 / DN 50 CL125 FF、NPS 2 / DN 50 CL150 FF、NPS 2 / DN 50 PN 10/16、NPS 1-1/2 / DN 40 PN 16 滑套

             WCC 鋼：1-1/2 或 2 NPT，Rp 1-1/2 或 2、NPS 2 / DN 50 CL150 RF、NPS 2/ DN 50 PN 10/16

***大工作入口壓力

      內部強度（IS）：5 bar / 73 psig

             差壓強度（DS）：16 bar / 232 psig

***大緊急入口壓力

      內部強度（IS）：5 bar / 73 psig

             差壓強度（DS）：20 bar / 290 psig

出口壓力范圍：9 mbar 至 4.0 bar / 0.13 至 58 psig

***大緊急出口（殼體）壓力：5.0 bar / 73 psig

避免內部金屬零件損壞的***大出口壓力：1.5 bar / 21.8 psig - 不超過***大緊急出口壓力

溫度適用范圍

      根據 PED 標準：-20 至 66°C / -4 至 151°F

             非 PED：-30 至 66°C / -22 至 151°F

大致重量

      螺紋閥體：

                   CSB700 型：13 kg / 29 lb

                   CSB704 型：14 kg / 31 lb

             法蘭式閥體：所標重量加 5.2 kg / 11 lb

特點

提供球墨鑄鐵和 WCC 鋼閥體

有多種閥體尺寸和端部連接方式可供選擇

提供 VSX8 型切斷閥選件

無需專門工具也可以調節壓力和執行閥孔拆卸
