角行程旋轉式應用

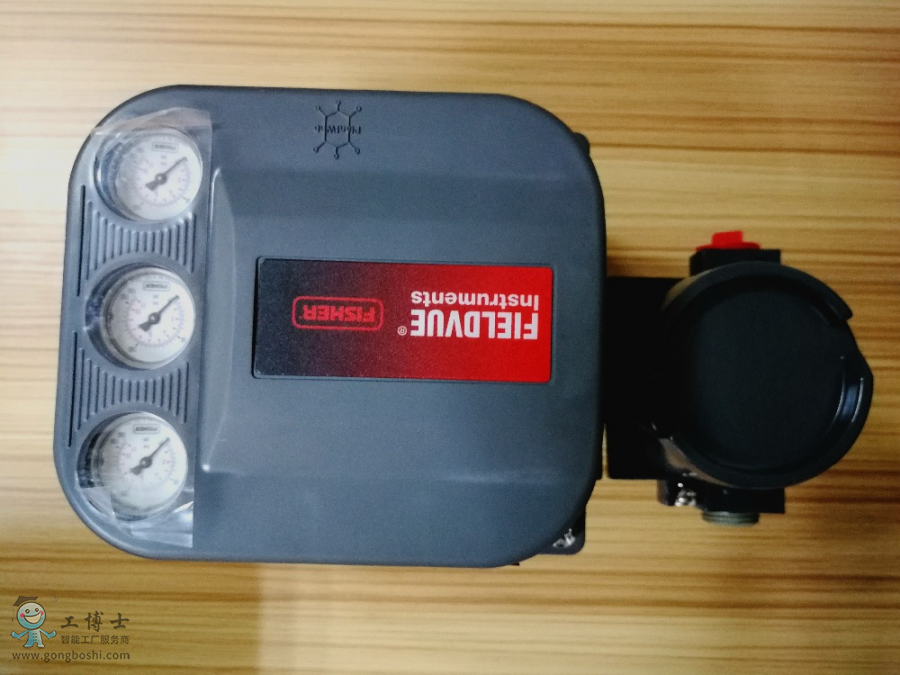

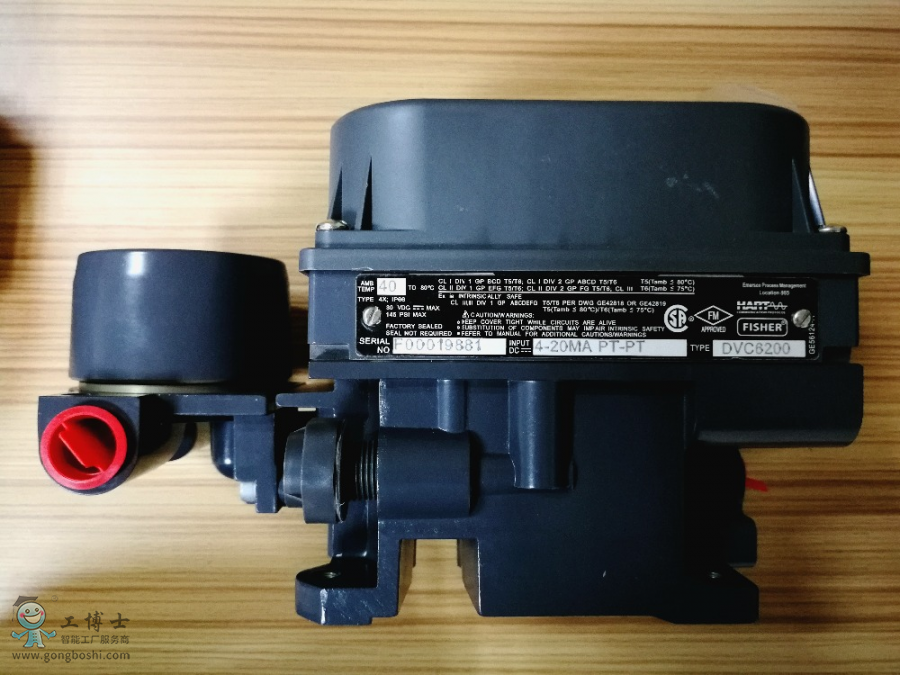

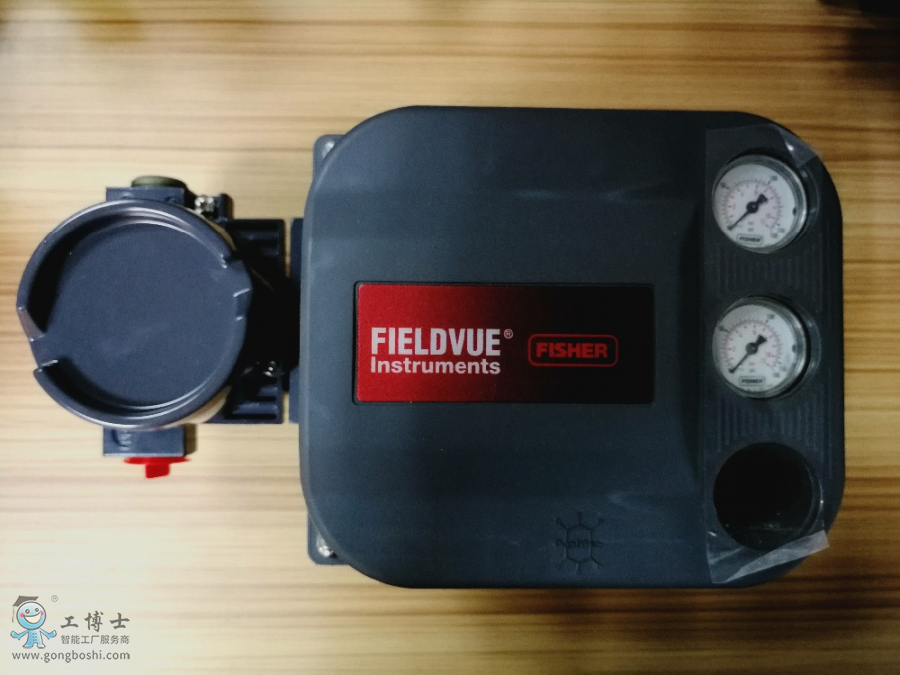

DVC6200數字式閥門控制器也可以安裝到符合IEC 60534-6-1、IEC60534-6-2、VDI/VDE3845和NAMUR 安裝標準的其他執行機構上。

通信協議

HART5或 HART7


輸入信號

點對點

模擬輸入信號： 4-20毫安直流（標稱，可分程使用）

儀表端子處的可用電壓需要為10.5伏直流（對于 模擬控制）或11伏直流（對于HART通信）

***小控制電流： 4.0毫安
不重新啟動微處理器情況下的小電流： 3.5毫安

***大電壓： 30伏直流
過電流保護

反極性保護

多點

儀表電源： 電流為10毫安時，11至30伏直流

反極性保護

供氣壓力

建議的小壓力：比執行機構要求的巔值多0.3bar (5psig)

***大壓力：10.0bar(145psig)或執行機構的***大壓力 額定值（取較小值）

氣源介質
空氣或天然氣
氣源介質必須是符合ISA 7.0.01或ISO 8573-1標準要求的清潔、干燥的非腐蝕性氣體。

輸出信號

氣動信號：壓力可達到巔值氣源壓力

***小量程：0.4bar(6psig)

***大量程：9.5bar(140psig)

作用方式： 雙作用、單作用正作用或反作用 。

穩態耗氣量(4)(5)

氣源壓力為 1.4 bar (20 psig) 時：小于0.38標準 立方米/小時(14scfh)

氣源壓力為 5.5 bar (80 psig) 時：小于1.3標準 立方米/小時(49scfh)

***大輸出容量(4)(5)

氣源壓力為 1.4 bar (20 psig) 時：10.0標準立方米/ 小時(375scfh)

氣源壓力為 5.5 bar (80 psig) 時：29.5標準立方米/ 小時(1100scfh)

工作環境溫度(3)(6)

-40至85℃（-40至185℉）

對于使用溫度選件（氟硅氧烷彈性件）的儀表，為-52至85℃（-62至185℉）

獨立線性度

典型值：輸出量程百分之±0.50%

電磁兼容性

符合EN61326-1標準

抗擾度-符合表2中所示的EN61326-1標準。

排放物-A類

ISM設備等級：A類1級

振動測試方法

經測試符合ANSI/ISA-S75.13.01第5.3.5條所述的要求。

輸入阻抗

可以使用550歐姆的等效阻抗。該值相當于電流為 20mA時的11伏電壓。

濕度測試方法
經測試符合IEC61514‐2標準 電氣分類

電氣分類
危險區域認證
CSA——本質安全型、防爆、位于第2區、防粉塵引燃
FM——本質安全型、防爆、非易燃、防粉塵引燃
ATEX——本質安全型、防火、n型，粉塵本質安全型
IECEx——本質安全型、防火、n型，粉塵本質安全型或有外殼防護

電氣外殼

CSA—4X型，IP66ATEX——IP66FM——4X型，IP66 IECEx—IP66
