概述

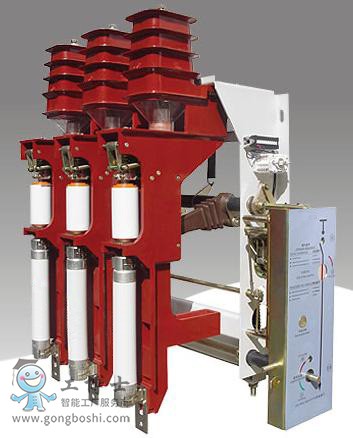

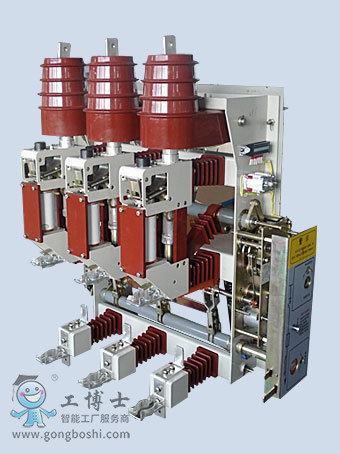

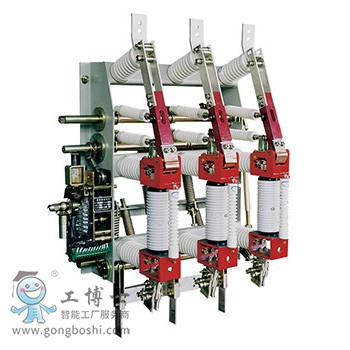

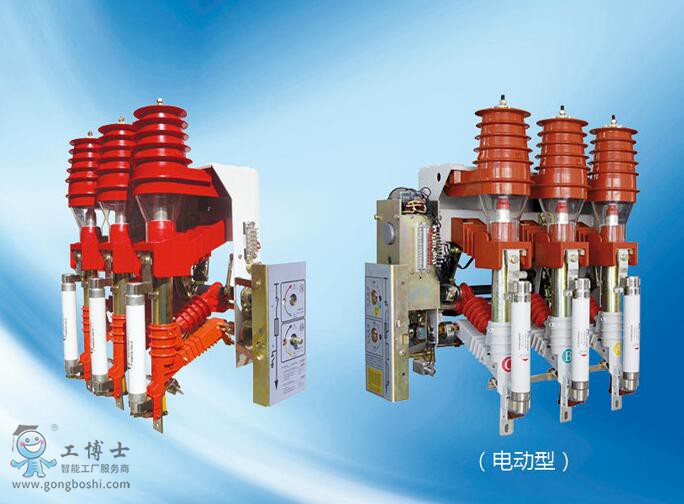

FZN25型真空負荷開關和組合電器，適用于三相交流50Hz環網或終端供電和工業用電設備中，作負荷控制和短路保護之用，負荷開關分合負荷、閉環電流、空載變壓器和電纜充電電流。組合電器可以開斷直至額定短路電流的任何電流。采用直動式隔離斷口和真空滅弧室聯動。具有手動和電動功能。



獨特的傳動結構設計，滅弧室僅在關合和開斷的瞬間承受高壓，故體積小，重量輕。



可實現隔離斷口和滅弧室斷口的一次性操作。



在靜觸頭與動觸頭導電筒之間有與接地開關互為聯動的接地活門，既保證了安全又方便了檢修。





結構特點



負荷開關及組合電器主要由框器、隔離開關（組合器的限流熔斷器在隔離開關上）

、真空開關管 、接地開關、彈簧操作機構等組成。



產品結構緊湊、體積小、壽命長、關合開斷能力強、操作維護簡便。真空開關配有彈簧操作機構，

采用電動機（另配手動）彈簧儲能、合閘方式有電磁鐵合閘和手動分、合閘兩種。隔離開關、真空開關，

接地開關之間互相聯鎖（機械聯鎖），以防止誤操作。





區別



1、負荷開關是可以帶負荷分?jǐn)嗟�，有自滅弧功能，但它的開斷容量很小很有限。



2、隔離開關一般是不能帶負荷分?jǐn)嗟�，結構上沒有滅弧罩，也有能分?jǐn)嘭?fù)荷的隔離開關，

只是結構上與負荷開關不同，相對來說簡單一些。



3、負荷開關和隔離開關，都可以形成明顯斷開點，大部分?jǐn)嗦菲鞑痪吒綦x功能，也有少數斷路器具隔離功能。



4、隔離開關不具備保護功能，負荷開關的保護一般是加熔斷器保護，只有速斷和過流



5、斷路器的開斷容量可以在制造過程中做的很高。主要是依靠加電流互感器配合二次設備來保護。

可具有短路保護、過載保護、漏電保護等功能。





滅弧原理



（FN3-10R）---利用分閘時主軸帶動活塞壓縮空氣，使壓縮了的空氣由噴嘴中高速噴出而吹滅電弧的；FN5-



fn3

10D---有整套滅弧裝置的滅弧管構成。（真空管）





A、可以隔離電源，有明顯的斷開點，多用于固定式高壓設備。



B、具有滅弧裝置和一定的分合閘速度，在合閘狀態下可以通過正常工作電流和規定的短路電路。



C、嚴禁帶負荷接通和斷開電路，常與高壓熔斷器串連使用。（功能接近于高壓斷路器，可以簡化配電裝置及繼電保護

，降低設備費用）





注意事項



A、垂直安裝，開關框架、合閘機構、電纜外皮、保護鋼管均應可靠接地（不能串聯接地）。



B、運行前應進行數次空載分、合閘操作，各轉動部分無卡阻，合閘到位，分閘后有足夠的安全距離。



C、與負荷開關串聯使用的熔斷器熔體應選配得當，即應使故障電流大于負荷開關的開斷能力時保證熔體先熔斷，

然后負荷開關才能分閘。



D、 合閘時接觸良好，連接部無過熱現象，巡檢時應注意檢查瓷瓶臟污、裂紋、掉瓷、閃爍放電現象；

開關上不能用水沖（戶內型）。（一臺高壓柜控制一臺變壓器時，更換熔斷器將該回路高壓柜停運。）



高壓負荷開關是一種功能介于高壓斷路器和高壓隔離開關之間的電器，高壓負荷開關常與高壓熔斷器串聯配合使用；

用于控制電力變壓器。高壓負荷開關具有簡單的滅弧裝置，因為能通斷一定的負荷電流和過負荷電流。但是它不能斷開

短路電流，所以它一般與高壓熔斷器串聯使用，借助熔斷器來進行短路保護。





使用環境條件

1、周圍空氣溫度上限：+40度，下限：-25度；



2、海拔高度不超過l000m；



3、相對濕度日平均值不大于95%，月平均值不大于90%；



4、地震烈度不超過8度；



5、無火災、爆炸危險，化學腐蝕及劇烈振動的場所；



6、污穢等級：Ⅱ級；



7、周圍空氣應不受腐蝕性或可燃性氣體及水蒸汽等明顯污染。
