概述

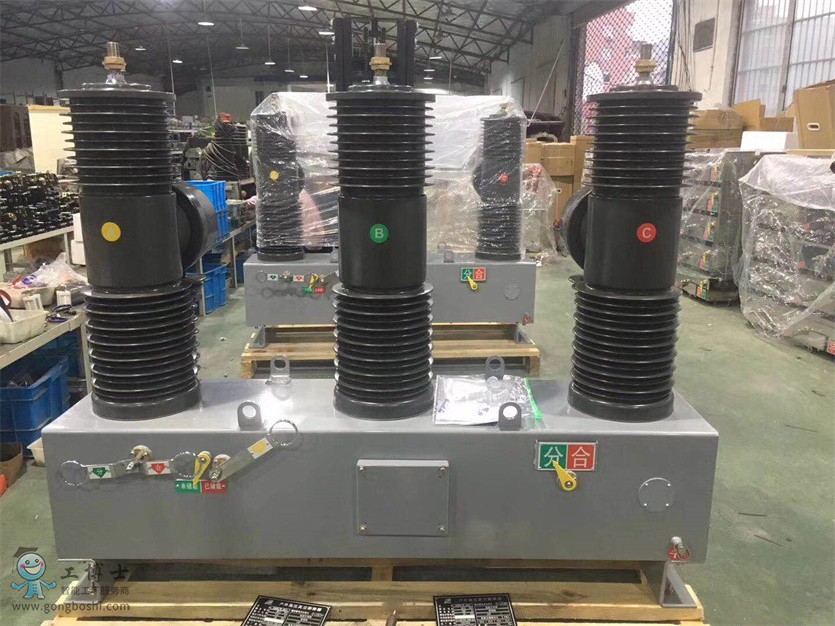

ZW32-40.5型戶外高壓真空斷路器采用了獨特設計的一體式固封極柱和高可靠性的操作機構。該裝置主要應用于中壓架空線電網，作為分、合負荷電流、過載電流、短路電流之用。



u 極高的可靠性



u 在整個壽命期間完全免維護



u 具有高機械壽命和電壽命



u 整機體積小，重量輕，便于安裝





使用條件







¨ 周?chē)�空氣溫度�?30℃～+60℃；



¨ 海拔高度：不超過3000米；



¨ 風速不超過34m/s；



¨ 來自開關設備和控制設備外部的振動或地動是可以忽略的；



¨ 污穢等級：Ⅳ級；



¨ 儲存溫度-40℃～+85℃。







結構特點：



1、zw32-40.5系列產品總體為支柱式，三相共裝在一個機構箱上，滅弧室動端通過拐臂，絕緣拉桿為機構的輸出軸相聯。機構和與斷路器聯接的連桿在一個防水的箱體內。斷路器的傳動機構是由連桿和拐臂組成，滅弧室的動端通過拐臂，絕緣拉桿，聯桿和操動機構的輸出軸相連。輸出軸的轉動帶動實現滅弧室動觸頭進行，分合動作。



2、zw40.5系列產品主要由真空滅弧室，電流互感器，傳動機構及操動機構組成。本產可配裝電磁及彈簧兩種機構。為了避免由于充sf6氣體及充油所帶來的一系列問題，本產品采用干式，檢修及維護方面。



3、zw32-40.5系列產品配有電流互感器，每相可以帶四個繞組，其中二個用于測量，二個用



于保護。根據客戶需要，可安裝100：5，200：5，400：5，800：5，1000：5，1600：5的電流互感器。



4、操動機構及連桿裝在機構箱內，機構箱為防水型，為防止箱體內電器控制元件受潮，機構箱內裝有電加熱器。



5、傳動機構，包括絕緣拉桿，拐臂及導桿，調整絕緣拉桿和導桿的長度，可以調整開關的開距和超程。



6、導電回路原理：電流通過上下出線端子引至真空滅弧室靜端及動端，通過軟連接及電流互感器到下出線端子引出。



7、導電回路原理：電流通過上下出線端子引至真空滅弧室靜端及動端，通過軟連接及電流互感器到下出線端子引出。
