典型應用
Ø 行業：鈑金行業、廚具行業、機箱機柜行業、五金柜體行業、制冷設備行業、環保設備行業、汽車制造行業、農用機械行業、電梯制造行業、鋼構建筑行業；
Ø 材料：專業用于切割金屬板材,碳鋼板、不銹鋼板，銅板、鋁合金板、鍍鋅板、電解板、硅鋼、鈦合金、鍍鋁鋅板等多種金屬材料；
產品特點
Ø 配置高端：核心部件配置德國、法國等一線品牌；倍福3代數控系統，操作方便，可對加工狀態實時反饋，保證加工有序進行；
Ø 可靠性高：天弘激光重新打造數控系統平臺，EthCAT總線控制，穩定可靠；進口激光器，使用壽命更長，更穩定可靠；
Ø 易操作：靈活操作運動系統，人性化的設計，更實用的用戶體驗；
Ø 智能化程度高：***大程度配置全自動部件，集中式的工藝數據庫，減少了人工對機器的干預，***大程度保障了人員安全；
技術參數
Specifications
|
型號
Model
|
TH-GDF4020
|
TH-GDF6025
|
|
激光器功率
Laser power
|
3000-15000W
|
|
|
Z軸行程
Z axis stroke
|
300mm
|
|
|
X/Y軸***大定位速度
Max.running speed of X/Y axis
|
110m/min
|
100m/min
|
|
|
X/Y軸***大聯動速度
Max.linkage speed of X/Y axis
|
144m/min
|
120m/min
|
|
|
X/Y軸***大加速度
Max.acceleration of X/Y single axis
|
1.5G
|
1.0G
|
|
|
定位精度
Positioning accuracy
|
±0.05mm/m
|
|
|
重復定位精度
Repositioning accuracy
|
±0.03mm
|
|
產品參數
|
型號
Model
|
TH-GDF4020
|
TH-GDF6025
|
|
加工幅面
Working area
|
4000*2000mm
|
6000*2500mm
|
|
交換臺工作臺***大載重
Maximum load of the exchange table
|
1.6T
|
3T
|
|
機床重量
Machine weight
|
12T
|
17T
|
|
機床外形尺寸
Machine dimensions
|
11000*3450*2500mm
|
15000*3950*2500mm
|
***大加工板材厚度
|
加工板材
|
Material
|
3000W
|
4000W
|
6000W
|
8000W
|
10000W
|
15000W
|
|
碳鋼
|
Carbon steel
|
20mm
|
25mm
|
25mm
|
25mm
|
35mm
|
45mm
|
|
不銹鋼
|
Stainless steel
|
10mm
|
16mm
|
25mm
|
30mm
|
45mm
|
50mm
|
|
鋁板
|
Aluminum
|
8mm
|
14mm
|
20mm
|
30mm
|
45mm
|
50mm
|
|
紫銅
|
Copper
|
5mm
|
8mm
|
10mm
|
14mm
|
18mm
|
25mm
|
|
黃銅
|
Brass
|
8mm
|
10mm
|
14mm
|
16mm
|
20mm
|
30mm
|
適用范圍：用于切割0.5~25mm碳鋼板，0.5~30mm鋁板和不銹鋼；0.5~14mm紫銅；0.5~16mm黃銅；(加工厚度和速度主要與激光器有關)

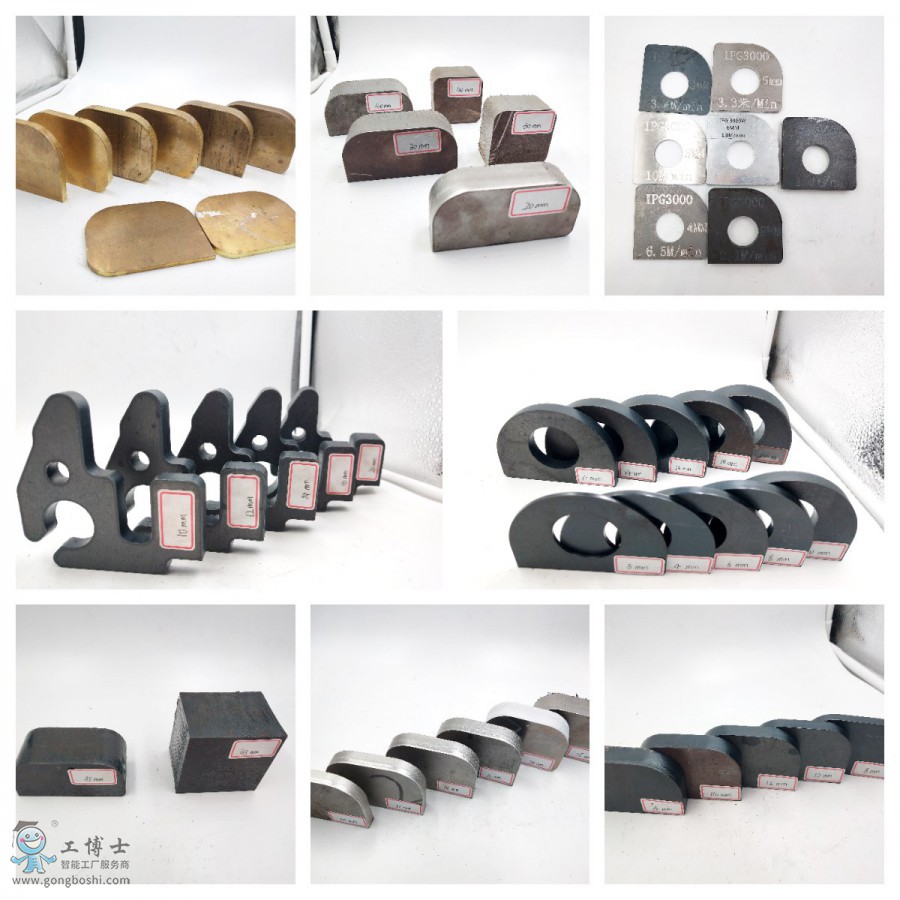

切割樣品

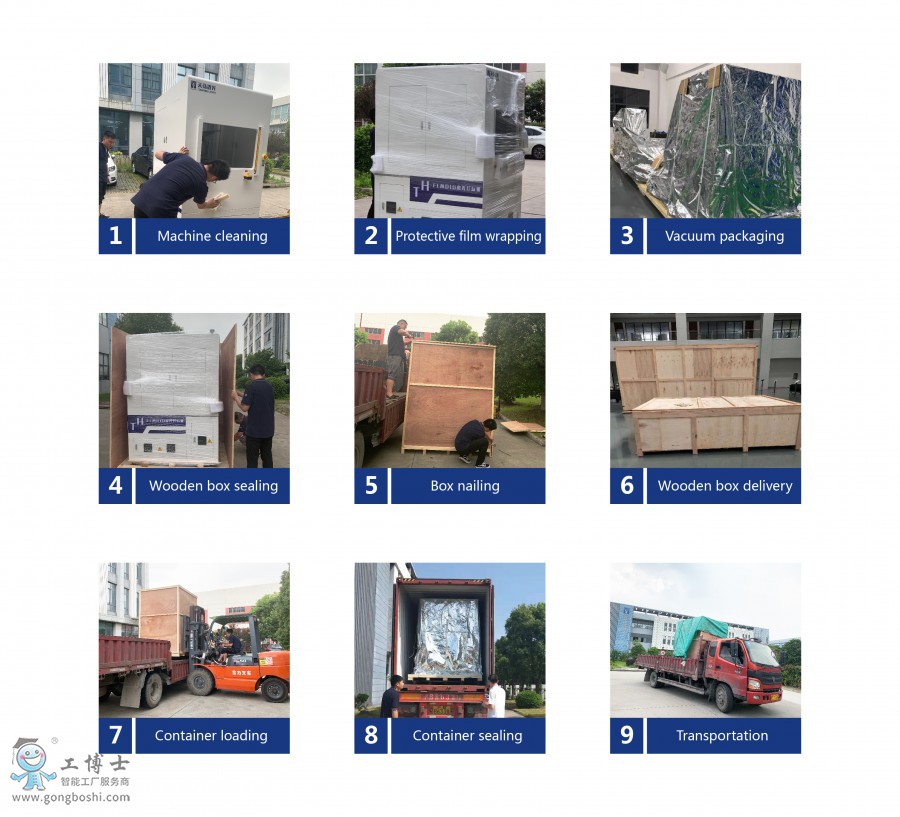

包裝發貨
