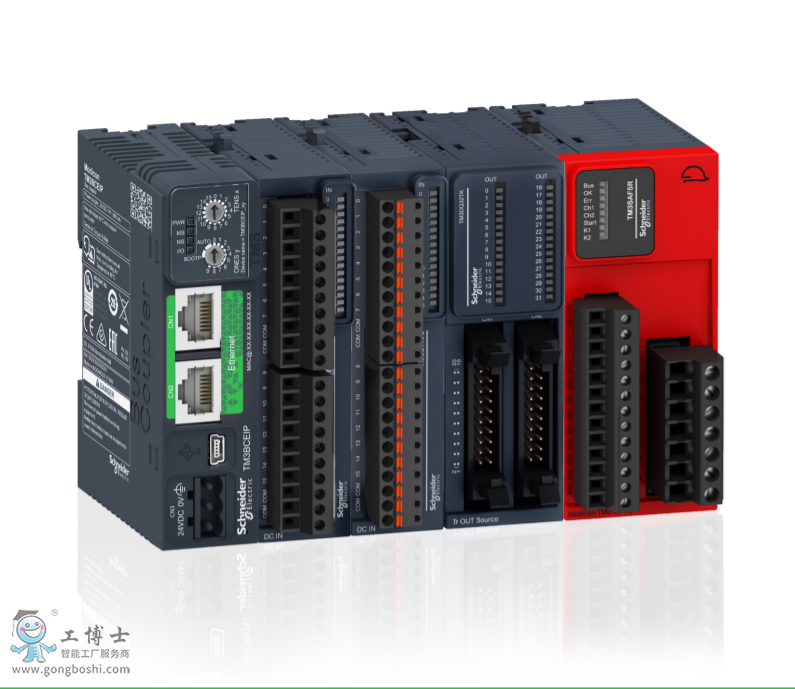

Modicon TM3

離散量輸入模塊

Modicon M241
Modicon M251
Modicon M221

16 適用 輸入 符合 IEC 61131-2 類型 3

阱或源 (正/負)

24 V

7 mA 適用 輸入

16

40 mA 在…上 5 V 直流 通過總線連接器 (在開啟狀態)
5 mA 在…上 5 V 直流 通過總線連接器 (在關閉狀態)
0 mA 在…上 24 V 直流 通過總線連接器 (在開啟狀態)
0 mA 在…上 24 V 直流 通過總線連接器 (在關閉狀態)

直流

15...28.8 V 適用 輸入

>= 2.5 mA (輸入)

0...5 V 適用 輸入

<= 1 mA (輸入)

3.4 kOhm

4 ms (開)
4 ms (關)

每通道1 LED (綠色)輸入狀態 ( 1 到 32):

10 1.5 mm² 可拆卸螺旋接線端子 和 3.81 mm 調整 用于輸入

非屏蔽電纜: <50 m 適用 正常的輸入

輸入與內部邏輯之間 在…上 500 V AC
輸入之間無隔離

CE

頂帽類型TH35-15 導軌安裝 符合 IEC 60715
頂帽類型 TH35-7.5 導軌安裝 符合 IEC 60715
板或有固定套件的板

90 mm

84.6 mm

27.4 mm

0.1 kg

EN/IEC 61131-2
EN/IEC 61010-2-201

C-Tick
CULus

8 kV 空氣中 符合 EN/IEC 61000-4-2
4 kV 接觸 符合 EN/IEC 61000-4-2

10 V/m 80 MHz...1 GHz 符合 EN/IEC 61000-4-3
3 V/m 1.4 GHz-2 GHz 符合 EN/IEC 61000-4-3
1 V/m 2 GHz...3 GHz 符合 EN/IEC 61000-4-3

30 A/m 50/60 Hz 符合 EN/IEC 61000-4-8

1 kV 適用 E/S 符合 EN/IEC 61000-4-4

1 kV E/S 共模 符合 EN/IEC 61000-4-5 DC

10 V 0.15...80 MHz 符合 EN/IEC 61000-4-6
3 V 標定頻率 (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) 符合 船用規格(LR, ABS, DNV, GL)

輻射發射 - 測試等級: 40 dBμV/m QP A類 ( 10 m) 在…上 30…230 MHz 符合 EN/IEC 55011
輻射發射 - 測試等級: 47 dBμV/m QP A類 ( 10 m) 在…上 230…1000 MHz 符合 EN/IEC 55011

-10…35 °C 垂直安裝
-10…55 °C 垂直安裝

-25…70 °C

10…95 %, 無冷凝 (操作中)
10…95 %, 無冷凝 (存儲期間)

IP20 保護蓋就位

2

0...2000 m

0…3000 m

3.5 mm 在…上 5…8.4 Hz 在…上 DIN 導軌安裝
3 gn 在…上 8.4…150 Hz 在…上 DIN 導軌安裝
3.5 mm 在…上 5…8.4 Hz 在…上 面板
3 gn 在…上 8.4…150 Hz 在…上 面板

15 gn 適用 11 ms

Green Premium 產品

是

主動合規性（超出歐盟 RoHS 法定范圍的產品）
歐盟ROHS聲明

是

是

該產品必須經特定廢物回收處理后棄置于歐盟市場，絕不可丟棄于垃圾桶中。

18 個月
