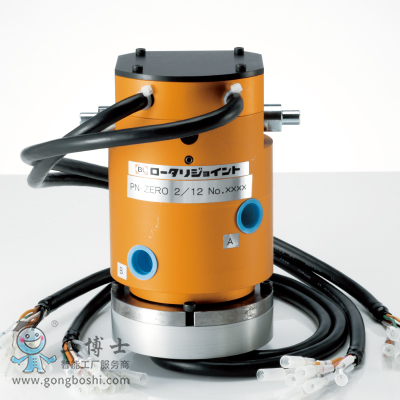

BL(必愛路)快換器 回轉桌面用轉換器 PN-ZER0 2/12
ROTARY JOINT PN-ZERO系列
是面向定位器及旋轉臺開發的旋轉連接器。在其輕巧、簡捷的機身中，配備了通用的電氣信號觸點和氣壓端口。實現360度無縫旋轉，不再受于轉動角度的限制，從而消除了電氣配線、氣壓配管相纏繞的困擾。請根據所需的電氣信號觸點數、種類選擇型號。
特 點
配備通用的電氣信號觸電和氣壓端口
輕巧、簡捷的本體
360度無縫旋轉（額定50rpm)
模擬信號觸點6個~36個以外，還支持免配線系統（Device Net、UNI-WIRE、CC-Link）
CC-Link（PN-ZERO 2/C-4）
導入的優點
旋轉方向、角度的限制消失，不回到基準點就能達到生產的效率化。
斷線、管道破損等故障消失，可以減少生產停止的問題、維護所需的成本、時間的節省。
主要用途
定位器等旋轉軸部
縱向旋轉式、橫向旋轉式的復數夾具軸部
其它正逆旋轉物的
主要規格
| 規格/型號 |
PN-ZERO 2/6 |
PN-ZER0 2/12 |
PN-ZER0 2/24 |
PN-ZER0 2/36 |
| 旋轉角度 |
360度無縫旋轉（ 正逆旋轉兩用 ） |
| 外形尺寸 |
φ89mmxH132mm |
φ89mmxH152mm |
φ89mmxH172mm |
| 產品重量 |
2.6kg |
2.8kg |
2.9kg |
3.0kg |
| 旋轉力矩（運轉中） |
約500Ncm |
| 旋轉速度 |
（max.) |
100rpm |
| （定格） |
50rpm |
| 接續通用性 |
電氣信號 |
接點數 |
6個 |
12個 |
24個 |
36個 |
接點容量
(max.) |
2A連續( AC100V/DC100V ) |
| 固定側接頭 |
屏蔽電纜/插入型端子PC-2005M ( NICHIFU ） |
| 旋轉側接頭 |
屏蔽電纜/插入型端子PC-2005M ( NICHIFU ） |
| 氣壓 |
端口數 |
2個 |
| 管道直徑 |
φ14.4mm |
| 使用壓力范圍 |
0～0.98MPa(0～10kgf/cm2) |
| 固定側安裝 |
連接螺絲(Rc3/8) |
| 旋轉側安裝 |
連接螺絲(Rc3/8) |
