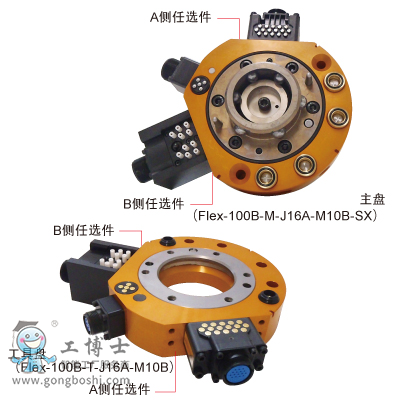

BL(必愛路)快換器 QUICK-CHANGE Flex-100B
應用于搬運、碼垛打包、飛邊等各種用途，通用規格可根據氣壓端口與電氣信號觸點的容量、數量進行選定。
主盤添附品
內六角碟形螺栓（M8×55）×6
定位用階段平行銷×1
密封板、O型圈、碟形螺絲出貨時已安裝在本體上。
Flex-100B的特點
重載規格
考慮去飛邊等用途，在主盤與工具盤結合時，對定位機構部分以及本體的電氣信號接點部分做了防粉塵進入的密封處理。
自密封型氣壓孔
主盤的通用氣壓孔6個[Rc3/8]中的4個采用分離時能自動關閉氣壓的自密封型（自閉型）氣壓孔。
無接觸的吸合方式 內置近接傳感器
裝配作業時，不會使主盤與工具盤接觸，通過這種吸合方式漠視偏心。另外，通過近接傳感器，可以確認1.5mm的工具盤是否在工作位置。
機械式故障保險機構
拆裝機構中采用了機械式故障保險機構，使裝配氣壓停止供給的情況下，主盤與工具盤也不會分離。
主要規格
| 本體 |
| 可搬運重量（額定負荷） |
980N（100kg） |
| 位置再現精度 |
±0.015 mm |
動態允許
力矩 |
彎矩方向(Tx,Ty) |
1,372Nm（140kgfm） |
| 扭轉方向(Tz) |
1,372Nm（140kgfm） |
| 鎖緊力（氣壓0.49MPa時） ※1 |
10,290N（1,050kgf） |
| 材質 |
機架 |
鋁合金 |
| 分合機構部 |
不銹鋼 |
| 外形尺寸（鎖緊時） |
φ178×H81.5mm |
產品重量
（本體部） |
主盤 |
3,900g |
| 工具盤 |
2,250g |
| 分合機構 |
鋼球定位方式 |
| 分合動作氣壓 |
0.390.68MPa（47kgf/cm2） |
| 允許溫度濕度范圍 |
050℃、3590%（不結露） |
| 通用 |
電氣信號
Max.5A DC/AC200V
觸點探頭式 |
5A×5個（MS連接端子） ※2 |
| 氣壓孔 |
Rc3/8×4個（自密封型） ※3 |
| Rc3/8×2個 |
| 近接傳感器 |
工具盤工位確認（檢測間隔1.5mm） |
| オプション |
| ユーティリティ |
D15A. D15B |
電氣信號 |
3A×15個（D輔助連接端子） ※2 |
| J16A. J16B |
電氣信號 |
5A×16個（JM連接端子） ※3 ※4 |
| M10A. M10B |
電氣信號 |
13A×10個（MS連接端子） ※3 ※5 |
| A16A. A16B |
電氣信號 |
アプローチセンサ 5A×16本 ※3 ※4 |
| A08A. A08B |
電氣信號 |
アプローチセンサ 13A×8本 ※3 ※5 |
B15N
B15P |
電氣信號
Max.50mA DC24V
非接觸方式 |
50mA×15個
WEB系列連接器 ※2
輸入?yún)^(qū) 1個
IP67 |
| B15D |
電氣信號
Max.5mA DC12V
非接觸方式 |
5mAx15個
WEB系列連接器 ※2
IP67 |
| E50A. E50B |
地線接點 |
500A(使用率50％)×1個 |
| P18A. P18B |
氣壓孔 |
Rc1/8×4個 |
| P14A. P14B |
氣壓孔 |
Rc1/4×2個 |
| P3WA. P3WB |
氣壓孔 |
Rc3/8×2個 |
| 拆卸確傳感器※7 |
內置兩個近接開關、采用裝配板 |
