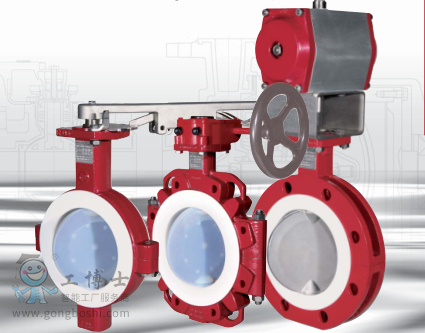

德國瑞希特Richter 對夾式, 凸耳式和雙法蘭式蝶閥
應用領域
Richter 蝶閥已被證明成功應用在數以千計的不同工藝
裝置中
• 處理腐蝕危險性和純凈的液體 氣體和蒸汽，如
- 氯堿電解中的濕氯氣和NaOH
- HCl, NaOH, NaOCl, 化學廢水的輸送及處理
• 符合FDA認證的過流材料，允許用于食品加工,制藥及類似的用途
• 金屬的閥瓣/閥桿同樣適用于自由流動，研磨性的松散物料
• 蝶閥的緊湊型設計有利于在局限的空間內使用 - 如用于貯槽底部
• 蝶閥比較經濟，便于安裝和拆卸，價格低廉
操作范圍
• -40 ℃至 +200℃ （-40 °F 至 400 °F ）
• 0.1 mbar 真空至 10bar （0.0015 psi 真空至 145 psi ）
產品特點
• 內襯的或金屬的一體式閥瓣/閥桿均采用軟密封，氣密性好
• 密封嚴密，不會泄露到大氣中，符合德國潔凈空氣法規要求（TA-Luft）
NK, NKS, NKL 系列還符合ISO 15848
• 可選配安全填料箱 （NK, NKS, NKL系列）
• 閥座漏損率符合DIN EN 12266， 泄漏率A級 （DIN 3230 T3）: 氣密級，
零氣泡
• 近似等百分比的特性
• 開檔尺寸：符合ISO 5752 系列 20, API 609 表1, MSS SP-67 表 3
• 連接用法蘭 （凸耳式和雙法蘭閥體）, 符合ISO 7005-2 PN10,
ASME（ANSI）B16.5 150 級, JIS R 2210-10K的規定
• 由于襯PFA/PTFE，過流表面防粘附
• 閥門鑒定符合DIN EN 19, ASME（ANSI）B16.34 的規定
• 閥門操作：- 手柄，可鎖定
- 渦輪帶手輪
- 氣動/電動執行機構
Richter 蝶閥已被證明成功應用在數以千計的不同工藝
裝置中
• 處理腐蝕危險性和純凈的液體 氣體和蒸汽，如
- 氯堿電解中的濕氯氣和NaOH
- HCl, NaOH, NaOCl, 化學廢水的輸送及處理
• 符合FDA認證的過流材料，允許用于食品加工,制藥及類似的用途
• 金屬的閥瓣/閥桿同樣適用于自由流動，研磨性的松散物料
• 蝶閥的緊湊型設計有利于在局限的空間內使用 - 如用于貯槽底部
• 蝶閥比較經濟，便于安裝和拆卸，價格低廉
• 內襯的或金屬的一體式閥瓣/閥桿均采用軟密封，氣密性好
• 密封嚴密，不會泄露到大氣中，符合德國潔凈空氣法規要求（TA-Luft）
NK, NKS, NKL 系列還符合ISO 15848
• 可選配安全填料箱 （NK, NKS, NKL系列）
• 閥座漏損率符合DIN EN 12266， 泄漏率A級 （DIN 3230 T3）: 氣密級，
零氣泡
• 近似等百分比的特性
• 開檔尺寸：符合ISO 5752 系列 20, API 609 表1, MSS SP-67 表 3
• 連接用法蘭 （凸耳式和雙法蘭閥體）, 符合ISO 7005-2 PN10,
ASME（ANSI）B16.5 150 級, JIS R 2210-10K的規定
• 由于襯PFA/PTFE，過流表面防粘附
• 閥門鑒定符合DIN EN 19, ASME（ANSI）B16.34 的規定
• 閥門操作：- 手柄，可鎖定
- 渦輪帶手輪
- 氣動/電動執行機構
• -40 ℃至 +200℃ （-40 °F 至 400 °F ）
• 0.1 mbar 真空至 10bar （0.0015 psi 真空至 145 psi ）
型號代碼，過流材料
• 見樣本第10頁
• 所有三種型式的閥體可作為對夾式蝶閥
• 采用凸耳或雙法蘭式閥體可作為法蘭式
或頂端式蝶閥
根據閥體的結構，可選擇以下安裝方式：
一體式閥瓣/閥桿可選用
氟塑料內襯
也可選用金屬材料
閥體采用厚壁PTFE內襯
PTFE閥體襯套下嵌有硅樹脂彈性靠背，
保持恒久的密封
• 純PFA內襯，*強抗腐蝕性及*長的使用壽命
PFA內襯的閥瓣 /閥桿結合PTFE內襯閥體，
在開啟和關閉過程中產生極小的摩擦和扭矩
• 可選用抗靜電的內襯 PFA-L
• 金屬芯采用高扭矩的雙相不銹鋼
1.4517/CD4MCU
（DN 450-1000/18''-40'': SS 1.4435/316L）
可選用抗靜電的內襯 PFA-L
• 精密鑄造的不銹鋼
- DN 50-200 (2''-8'')為雙相鋼1.4470
DN 250-1000 (10''-40'')為不銹鋼1.4404
- 拋光的密封表面，因此摩擦力很小
- 根據要求閥瓣可以表面拋光
• 根據要求可以提供其他金屬材料，如哈氏
合金，鈦
• 可選用改性PTFE, 如遇到強滲透性介質時
• 內襯厚度 3-3.5 mm（0.12-0.15'' ）
• 抗真空
• 可選抗靜電內襯PTFE-L， PE-UHMW
閥體帶內襯的密封面很大，
即使配對法蘭半徑較大，也可實現可
靠密封，如內襯玻璃部件
• 可選用FKM彈性靠背（如氟橡膠 ® ），
例如氯氣應用場合
