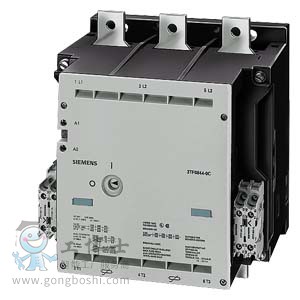

西門子 3TF6 真空接觸器，3 極，功率高達 450 kW

點擊圖片查看原圖

品牌：	西門子
額定控制：	110 V ...132 V
單價：	面議
所在地：	北京
有效期至：	長期有效
最后更新：	2019-03-06 12:36
瀏覽次數：	478

店鋪基本資料信息

上海良信低壓電氣服務商
[VIP第3年] 指數:7
通過認證 [誠信檔案]
聯系人王芯蕊(女士) 銷售經理
會員 [當前離線]
郵件ht@gongboshi.com
電話010-64225983
地址北京市朝陽區東土城路4號金泰騰達寫字樓A座4層

產品詳細說明

西門子 3TF6

概述

標準

IEC 60947-1、EN 60947-1、

IEC 60947-4-1、EN 60947-4-1、

IEC 60947-5-1、EN 60947-5-1（輔助觸頭）

3TF68/69 接觸器為耐氣候型。

可安全用指觸摸，符合 EN 50274。根據與其他設備（參見附件和備件）的組態，需要將端子蓋安裝到連接母排上。

主接觸器（真空斷續器）

觸頭腐蝕顯示，借助 3TF68/69 真空接觸器

借助接觸器底座上的3個白色雙滑動觸頭，可在運行期間檢查真空斷路器的觸點腐蝕。如果接觸器還處于閉合位置，而雙滑動觸頭之一所指示的距離 < 0.5 mm，則必須更換真空中斷器。為保證其*可靠，建議更換全部的 3 個真空中斷器。

輔助觸頭

接觸可靠性

在電流大于或等于1 mA、電壓等于或大于 17 V的情況下，這些輔助觸頭適用于固態電路。

電磁兼容性

觸點 3TF68 ..-.C.. 和 3TF69 ..-.C.. 配有具有高抗擾度的電控磁鐵驅動單元（EMC值，參見應用領域）。電磁線圈連接到壓敏電阻器上，用于防止過電壓。

用于交流操作的接觸器 3TF68 ..-.Q..和3TF69 ..-. Q..擬在采用交流控制饋電電源的工廠中工作，其特別容易受到強干擾。此類接觸器的磁鐵系統在設計上配有帶校準、直流、有附加電阻的電路。整流器橋連接到壓敏電阻器，用于防止過電壓（詳細內容參見應用領域）。

控制回路

保護電磁線圈避免過電壓：

交流操作：標配有變阻器

帶校準的交流操作：整流器橋連接到壓敏電阻器，用于防止過電壓。內置整流器橋可為電磁線圈提供足夠的保護。

直流操作：采用可壓敏電阻器進行后續運行的可能性

對于在有附加電阻的電路中帶直流操作的 3TF68 和 3TF69（也適合帶校準交流操作的版本），需要一個附加換向接觸器 3TC44，其開關所安裝的座勵磁串聯電阻。

這個可逆接觸器自動包括在與接觸器包裝相同的供貨范圍內。通過帶插入式連接器的組合式毫伏安計連接電纜，換向接觸器連接到 3TF6 主接觸器。

主電流通路保護

接觸器主電流通路的集成RC 壓敏電阻器連接可將操作過電壓升高減幅到安全值，這將防止多次再起弧。

因此該裝置的操作者可確信具有陡電壓升高的操作過電壓不會損壞電機繞組。

注：

例如，如果3TF68/69 接觸器用于帶直流斬波器、變頻器或變速操作機構的電路中，則不需要過電壓阻尼電路。它可能會被所產生的電壓峰值和諧波毀壞。可能導致接觸器的相間短路。
