概覽

主要應用于中小用戶和配電網需要電能計量、結算、監測和考核的計量點，以及用于工礦企業、公用設施、民用建筑等需要電能計量、用電監測方面。



主要特點



該表是一款具有分時有功、無功計量、瞬時量、醉大需量、失壓、失流、電壓合格率等功能的簡單多功能電能表，多用于用電側工程項目中使用。



主要功能

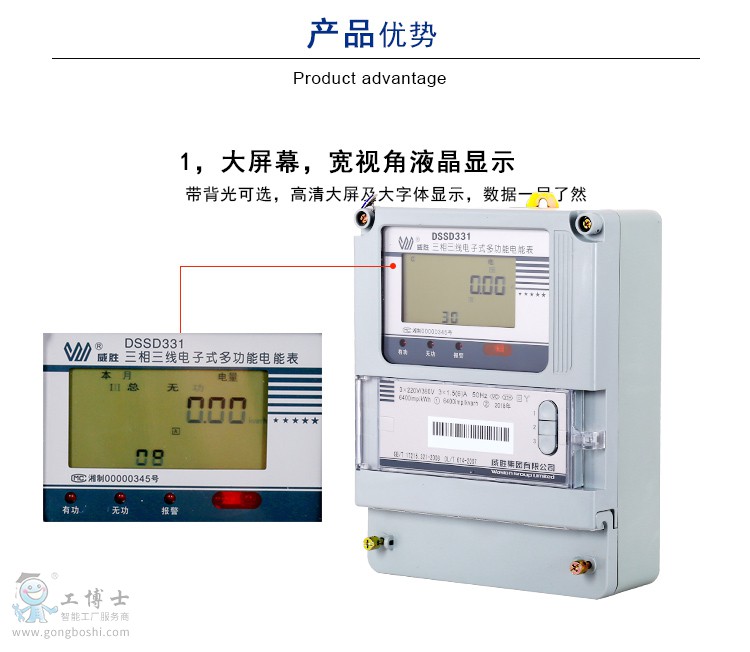

大屏幕、寬視角液晶顯示，帶背光（可選）。

支持RS485通信和遠紅外通信

4費率分時計量有功電能和需量

正反向無功及四象限無功計量

十二個月歷史凍結數據記錄

測量電壓、電流、頻率及功率

記錄醉大需量及出現時間

記錄斷相、失壓及失流事件

具備停電抄表功能

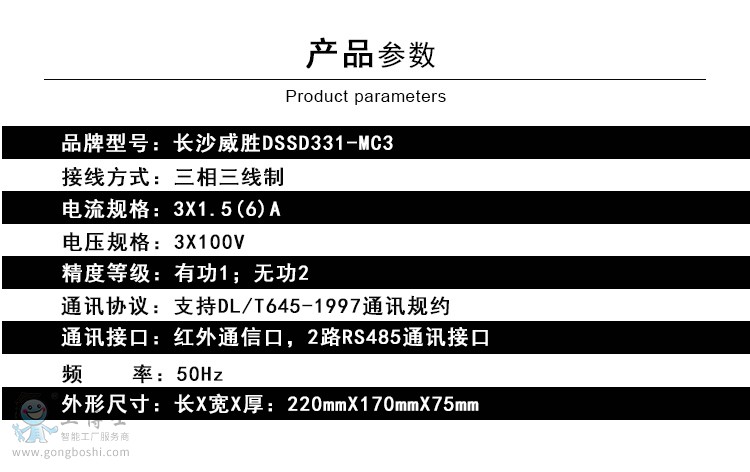

技術參數



技術參數項目



項目內容



技術標準



GB/T17215.321-2008；GB/T17215.322-2008；GB/T17215.323-2008、DL/T645-2007



準確度等級



有功1級 無功2級



通信協議



DL/T614-1997



參比電壓



3×100V；3×220/380V



電流規格



互感器接入式：1.5(6)A, 5(10)A, ,5(6)A

直通式：10(40)A, 15(60)A, 20(80)A



參比頻率



(50±2.5)Hz



整機功耗



＜1.5W，6VA



工作電壓范圍



0.8Un～1.2 Un；極限工作電壓范圍：0.7 Un～1.3 Un



工作溫度



-25℃～+60℃；



極限工作溫度范圍



-40℃～+70℃



時鐘誤差



≤0.5s/d

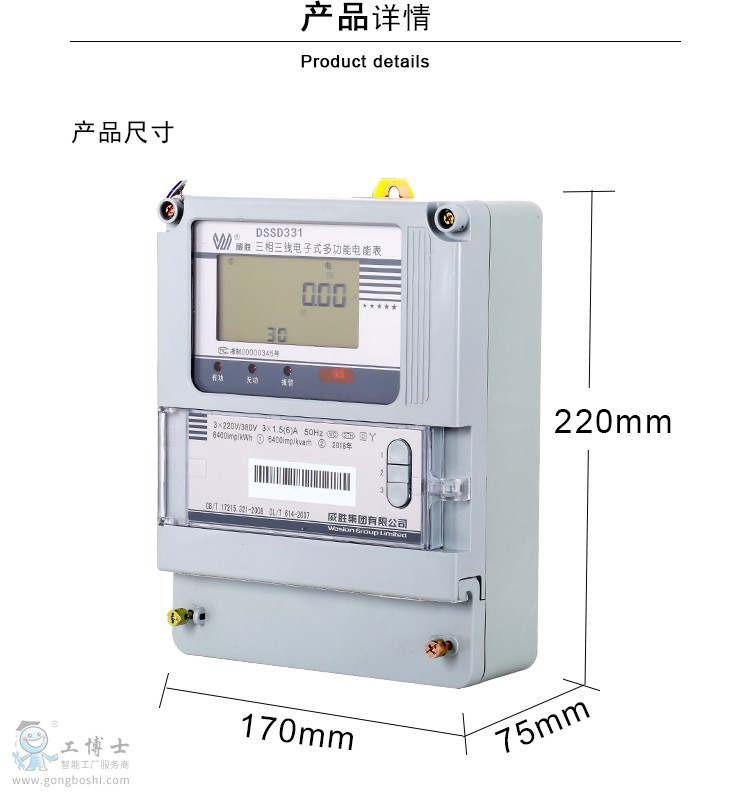

外形尺寸



長×寬×厚：220mm×170mm×75mm



凈重



約2.1kg
