FLIR ETS320
無論目標是科研或產品測試，熱是系統如何運行的一個重要指標。 FLIR ETS320是一款非接觸式熱測量系統，配備一臺內置支架的高靈敏度紅外熱像儀，可實現對印刷電路板和其它小型電子元件的免手持式測量。
FLIR ETS320特性
非接觸式測量

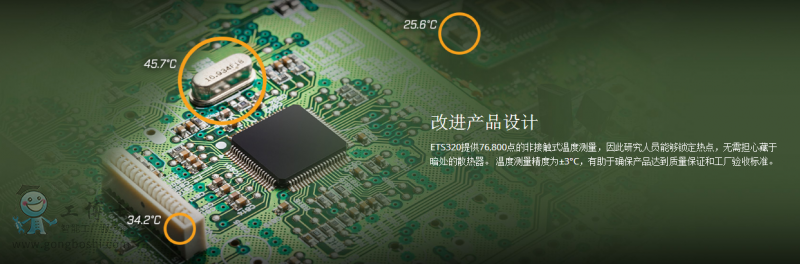

配備320×240像素的紅外探測器，可提供76,800點的非接觸式溫度測量
較高的靈敏度
可檢測小于0.06°C的溫差，使您能夠快速識別故障和熱梯度
較高的測量精度
溫度測量精度為±3°C，有助于印刷電路板的質量保證和工廠驗收
較寬的溫度量程

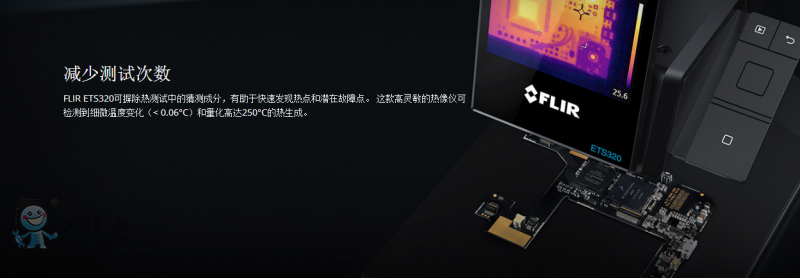

可用于量化高達250°C的熱生成和熱耗散
免手持式測量

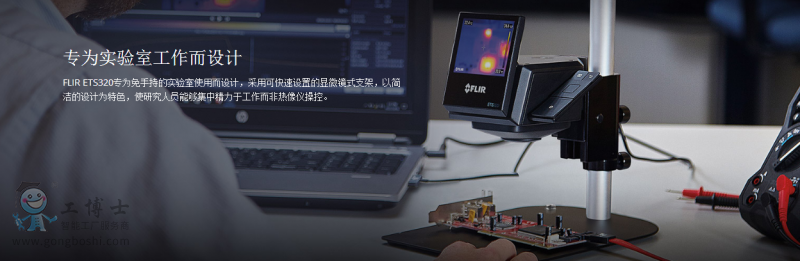

為電子產品的免手持式電池供電測試而專門設計
以可視化的方式確認熱量
配備清晰的3”液晶顯示屏，能提供即時熱反饋
FLIR ETS320技術參數
| 型號 |
ETS320 |
| 系統概覽 |
| 紅外分辨率 |
320 x 240 （76,800像素） |
| 探測器類型 |
非制冷型紅外探測器 |
| 波長范圍 |
7.5 - 13.0 µm |
| 熱靈敏度/NETD |
<0.06°C |
| 視場角（FOV） |
45° × 34° |
| 固定焦距 |
70 mm ± 10 mm |
| 光圈數 |
1.5 |
| *小焦距下的光斑尺寸 |
170 µm |
| 圖像頻率 |
9 Hz |
| |
| 測量與分析 |
| 精度 |
環境溫度為10°C 至 35°C的情況下，±3°C或讀數的±3%。 |
| 點測溫 |
中心點 |
| 區域測溫 |
輸入框，包含*大值或*小值 |
| 發射率校正 |
0.1到1.0不等 |
| 發射率表 |
預定義材料的發射率表 |
| 反射表觀溫度校正 |
自動，基于反射溫度輸入值 |
| 圖像存儲 |
| 圖像格式 |
標準全輻射JPEG圖像，包括14位測溫數據 |
| 視頻流 |
| 輻射紅外視頻傳輸 |
使用USB全動態傳輸至PC（FLIR Tools/Tools+） |
| 非輻射紅外視頻傳輸 |
使用USB傳輸未壓縮彩*** |
| 數據通信接口 |
| 接口 |
Micro USB接口： 從/向PC和Mac設備傳輸數據 |
| 電源系統 |
| 電池類型 |
鋰離子電池，直充 |
| 電池連續工作時間 |
25°C 環境溫度以及一般用途時約4小時 |
| 充電時間 |
2.5小時充至90%電量 |
| 其它數據 |
| 顯示屏 |
3英寸320×240像素彩色液晶顯示屏 |
| 工作溫度范圍 |
10°C 至 40°C |
| 儲存溫度范圍 |
-40°C 至 70°C |
| 指令和法規 |
- 電池指令2006/66/EC
- EMI/EMC指令2004/108/EC
- ErP指令2009/125/EC
- WEEE 2012/19/EC
- RoHs2 2011/65/EC
- EN 61000-6-3
- EN 61000-6-2
- EN 61 000-4-8
- LVD指令2006/95/EC
- 機械指令2006/42/EC
- FCC 47 CFR第15部分B類
- REACH法規EC 1907/2006
|
| 封裝，抗沖擊，抗振 |
- IP 40 (IEC 60529)
- 25 g (IEC 60068-2-27)
- 2 g (IEC 60068-2-6)
|
| 熱像儀重量（含電池） |
0.575 kg |
| 熱像儀尺寸（長×寬×高） |
22×15×30 cm |
標配：
熱像儀
基座
支架
電源
USB電纜
Flir Tools+ 軟件
