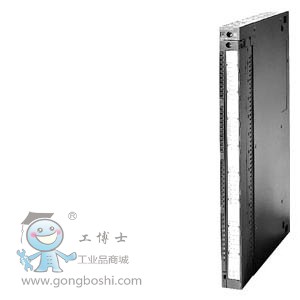

SIMATIC S7-400，模擬量輸入SM 431，8AI；16 位分辨率，RESIST./PT100/NI100，光隔離，診斷 ，報警，20 MS模塊升級


技術數據

輸入電流
來自背板總線 DC 5 V，*大值		650 mA
功率損失
功率損失，典型值		3.3 W
模擬輸入
模擬輸入端數量		8
● 測量電阻時		8
電壓輸入允許的輸入電壓（毀壞限制），*大值		35 V; 35 V 持續電壓，*大 1 s 內 75 V（占空比 1：20）
輸入范圍
● 電壓		否
● 電流		否
● 熱電偶		否
● 電阻溫度計		是
● 電阻		是
輸入范圍（額定值），電阻溫度計
● Ni 100		是
● 輸入電阻 (Ni 100)		> 10000 歐姆
● Ni 1000		是; 可選擇不同特征：歐洲/美國
● 輸入電阻 (Ni 1000)		> 10000 歐姆
● Pt 100		是
● 輸入電阻 (Pt 100)		> 10000 歐姆
● Pt 1000		是
● 輸入電阻 (Pt 1000)		> 10000 歐姆
● Pt 200		是
● 輸入電阻 (Pt 200)		> 10000 歐姆
● Pt 500		是
● 輸入電阻 (Pt 500)		> 10000 歐姆
特性線性化
● 可參數化		是
— 用于電阻溫度計		Pt100, Pt200, Pt500, Pt1000, Ni100, Ni1000；可選擇不同特征（歐洲/美國）
導線長度
● 屏蔽，*大值		200 m; 熱電偶和輸入范圍 +/- 80 mV 時為 50 m
輸入端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），*大值		16 bit
● 可參數化的集成時間		是
● 基本轉換時間 (ms)		8 / 23 / 25 ms
● 積分時間 (ms)		50 Hz 時 20 ms（所有模塊包括斷線）
● 基本轉換時間，包含積分時間 (ms)
— 斷線監測的額外轉換時間		110 ms / 4 ms
— 斷線監測和電阻測量的額外轉換時間		無
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制		無 / 60 / 50 Hz
傳感器
信號傳感器連接
● 對于利用三線制接口進行的電阻測量		是
● 對于利用四線制接口進行的電阻測量		是
誤差/精度
整個溫度范圍內的操作錯誤限制
● 熱電阻，與輸入范圍有關，(+/-)		+/-1 °C
基本錯誤限制（25 °C 時的操作錯誤限制）
● 熱電阻，與輸入范圍有關，(+/-)		+/-0,2 °C
報警/診斷/狀態信息
診斷		是
報警
● 診斷報警		是; 可參數化
● 極限值報警		是
電位隔離
模擬輸入電位隔離
● 模擬輸入電位隔離		是; 內部/外部
● 在通道之間		否
絕緣
絕緣測試，使用		DC 1500 V
尺寸
寬度		25 mm
高度		290 mm
深度		210 mm
重量
重量，約		650 g
