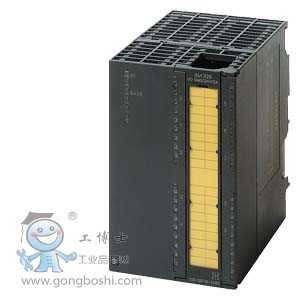

SIMATIC S7, 邏輯輸入SM336, 6 AI; 14 BIT; 40針, 故障安全邏輯輸入 用于 SIMATIC S7F SYSTEMS 帶有診斷. 干擾


技術數據

電源電壓
額定值 (DC)		24 V
反極性保護		是
輸入電流
來自電源電壓 L+，普通		160 mA
來自背板總線 DC 5 V，*大值		90 mA
功率損失
功率損失，典型值		4.25 W
模擬輸入
模擬輸入端數量		6
● 電壓測量時		4
電壓輸入允許的輸入電壓（毀壞限制），*大值		30 V
電流輸入允許的輸入電流（毀壞限制），*大值		40 mA
輸入范圍
● 電壓		是
● 電流		是
輸入范圍（額定值），電壓
● 0 至 +10 V		是
● 輸入電阻（0 至 10 V）		59 k
輸入范圍（額定值），電流
● 0 至 20 mA		是
● 輸入電阻（0 至 20 mA）		107
● 4 mA 至 20 mA		是
● 輸入電阻（4 mA 至 20 mA）		107
導線長度
● 屏蔽，*大值		200 m
輸入端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），*大值		14 bit
● 積分時間 (ms)		20 ms（50 Hz 時）；16.66 ms（60 Hz 時）
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制		38 dB
傳感器
信號傳感器連接
● 對于作為兩線制測量變送器時的電流測量		是
● 對于作為四線制測量變送器時的電流測量		是
誤差/精度
整個溫度范圍內的操作錯誤限制
● 電壓，與輸入范圍有關，(+/-)		0.48 %
● 電流，與輸入范圍有關，(+/-)		0.48 %
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸入范圍有關，(+/-)		0.4 %
● 電流，與輸入范圍有關，(+/-)		0.4 %
報警/診斷/狀態信息
診斷功能		是
報警
● 診斷報警		是; 可參數化
診斷信息
● 診斷信息可讀		是
診斷顯示 LED
● 故障安全模式		是
● 累積故障 SF（紅色）		是
● 傳感器電源 Vs（綠色）		是
電位隔離
模擬輸入電位隔離
● 在通道之間		否
● 在通道和背板總線之間		是
● 在通道和電子元件電源電壓之間		是; 僅在傳感器的外部電源處
絕緣
絕緣測試，使用		500 V DC/350 V AC
標準、許可、證書
安全運行中可達到的*大安全等級
● 請求等級按照 DIN V 19250		AK 6
● 符合 EN 954		4 類線
● SIL 按照 IEC 61508		SIL 3
連接技術
需要的前置插頭		40 針
尺寸
寬度		80 mm
高度		125 mm
深度		120 mm
重量
重量，約		480 g
