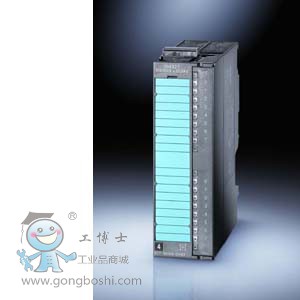

SIMATIC S7-300, 邏輯模塊SM 334, 光隔離,4AE/2AA, 12 BIT, 0-10V F. PT100(溫度范圍 -120 - 155 度)


技術數據

電源電壓
負載電壓 L+
● 額定值 (DC)		24 V
● 反極性保護		是
輸入電流
來自電源電壓和負載電壓 L+（空載），*大值		80 mA
來自背板總線 DC 5 V，*大值		60 mA
功率損失
功率損失，典型值		2 W
模擬輸入
模擬輸入端數量		4
● 電壓測量時		2
● 測量電阻時		4
電壓輸入允許的輸入電壓（毀壞限制），*大值		20 V; 持續電壓；*大 1 s 內 75 V（占空比 1:20）
循環時間（所有通道），*大值		85 ms
輸入范圍
● 電壓		是
● 電流		否
● 熱電偶		否
● 電阻溫度計		是
● 電阻		是
輸入范圍（額定值），電壓
● 0 至 +10 V		是
● 輸入電阻（0 至 10 V）		100 k
輸入范圍（額定值），電阻溫度計
● Pt 100		是; 僅氣候范圍
輸入范圍（額定值），電阻
● 0 至 10000 歐姆		是
模擬輸出
模擬輸出端數量		2
電壓輸出，短路保護		是
電壓輸出，短路電流，*大值		30 mA
輸出范圍，電壓
● 0 至 10 V		是
負載電阻（在額定輸出范圍內）
● 電壓輸出端的*小值		2.5 k
● 電壓輸出端的電容負載，*大值		1 µF
導線長度
● 屏蔽，*大值		100 m
輸入端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），*大值		12 bit
● 積分時間 (ms)		16,67 / 20 ms
輸出端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），*大值		12 bit
起振時間
● 對于電阻負載		0.8 ms
● 對于電容負載		0.8 ms
傳感器
信號傳感器連接
● 對于利用兩線制接口進行的電阻測量		是
● 對于利用三線制接口進行的電阻測量		是
● 對于利用四線制接口進行的電阻測量		是
誤差/精度
整個溫度范圍內的操作錯誤限制
● 電壓，與輸入范圍有關，(+/-)		0.7 %; 0 至 10V
● 電阻，與輸入范圍有關，(+/-)		3.5 %; 10 kOhm
● 熱電阻，與輸入范圍有關，(+/-)		1 %
● 電壓，與輸出范圍有關，(+/-)		1 %
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸入范圍有關，(+/-)		0.5 %; 0 至 10V
● 電阻，與輸入范圍有關，(+/-)		2.8 %; 10 kOhm
● 熱電阻，與輸入范圍有關，(+/-)		0.8 %
● 電壓，與輸出范圍有關，(+/-)		0.85 %
報警/診斷/狀態信息
報警		否
診斷功能		否
電位隔離
模擬輸入電位隔離
● 在通道和背板總線之間		是
模擬輸出電位隔離
● 在通道和背板總線之間		是
絕緣
絕緣測試，使用		DC 500 V
連接技術
需要的前置插頭		20 針
尺寸
寬度		40 mm
高度		125 mm
深度		117 mm
重量
重量，約		200 g
