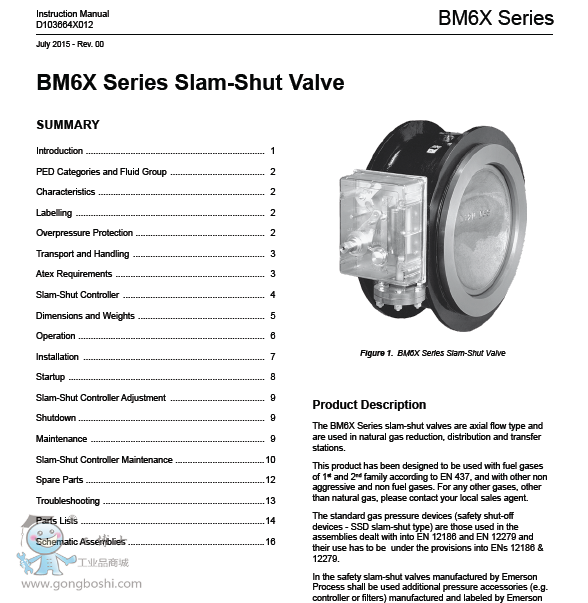

BM6X 系列軸流式切斷閥



BM6X 系列軸流式快速切斷閥是一種自動關閉裝置，適用于作為安全裝置安裝在調壓站和燃氣輸配管線中。

縮小的端面間距尺寸（對夾式閥門的典型特點）可使安裝工作更加便利，即使是在未配備關閉裝置的現有調壓站中。根據其設計，快速切斷閥將在壓力超出或者低于預定范圍時切斷氣流。

BM6X 系列切斷閥是一種“對夾式”閥門，帶有一個偏心安裝的偏心蝶型閥座。氣體流量使切斷閥關閉，只能手動復位。

BM6X 系列切斷閥使用氣體管道中的氣體進行操作，因此不需要外部操作源。

BM6X 系列符合壓力設備指令
PED 97/23/EC 要求，屬于 IV 類設備

• 軸流式
• “對夾式”閥
• 偏心蝶型閥座
• 在系統中的一個或多個點實施壓力控制
• 隨壓力增加或降低而驅動
• 緊急切斷按鈕
• 旁通按鈕，帶自動返回功能
• 可通過單獨轉動復位軸進行手動復位
• 易于維護





  閥體尺寸
  DN 80、100、150、200、250 和 300 / NPS 3、4、6、8、10 和 12

  端部連接方式
  CL150、CL300 和 CL600





  允許的壓力


  高達 100 bar / 1450 psig

  過壓設置范圍
  0.03 至 80 bar / 0.44 至 1160 psig



  失壓設置范圍
  0.01 至 80 bar / 0.15 至 1160 psig















  *大流量
  1 700 000 Nm³/h / 63 433 000 SCFH

  精度級別
  *高 ±1%



  響應時間
  <1 秒

  流量系數
  C_g：*高 81 000





  溫度適用范圍
















  標準氣體版
  工作：-10º 至 60ºC / 14º 至 140ºF
  低溫版本：
  工作：-20º 至 60ºC / -4º 至 140ºF
