產品型號：DM860型驅動器

DM860型細分型兩相混合式步進電機驅動器，采用直流24～80V供電，適合驅動電壓24V～80V，電流小于8.0A外徑57～110毫米的兩相混合式步進電機。此驅動器采用交流伺服驅動器的電流環進行細分控制，電機的轉矩波動很小，低速運行很平穩，幾乎沒有振動和噪音。高速時力矩也大大高于其它二相驅動器，定位精度高。廣泛適用于雕刻機、數控機床、包裝機械等要求較高的設備上。

一、概述

DM860型細分型兩相混合式步進電機驅動器，采用直流24～80V供電，適合驅動電壓24V～80V，電流小于8.0A外徑57～110毫米的兩相混合式步進電機。此驅動器采用交流伺服驅動器的電流環進行細分控制，電機的轉矩波動很小，低速運行很平穩，幾乎沒有振動和噪音。高速時力矩也大大高于其它二相驅動器，定位精度高。廣泛適用于雕刻機、數控機床、包裝機械等要求較高的設備上。



主要特點

1  平均電流控制，兩相正弦電流驅動輸出

2  直流24～80V供電

3  光電隔離信號輸入/輸出

4  有過壓、欠壓、過流、過熱、相間短路保護功能

5  十四檔細分和自動半流功能

6  八檔輸出相電流設置

7  具有脫機信號輸人端子

8  高啟動轉速，高速力矩大

    圖1是驅動器的接線原理圖

1、控制信號定義

PUL/CW+：   步進脈沖信號輸入正端或正向步進脈沖信號輸入正端

PUL/CW-：   步進脈沖信號輸入負端或正向步進脈沖信號輸入負端

DIR/CCW+： 步進方向信號輸入正端或反向步進脈沖信號輸入正端

DIR/CCW-： 步進方向信號輸入負端或反向步進脈沖信號輸入負端

ENBL+：   脫機使能復位信號輸入正端

ENBL-：   脫機使能復位信號輸入負端

脫機使能信號有效時復位驅動器故障，禁止任何有效的脈沖，驅動器的輸出功率元件被關閉，電機無保持扭矩。
三、功能選擇（用驅動器面板上的DIP開關實現）

1、設置電機每轉步數

驅動器可將電機每轉的步數分別設置為400、800、1600、3200、6400、12800、25600、51200、1000、2000、5000、10000、25000、50000步。用戶可以通過驅動器正面板上的撥碼開關的SW5、SW6、SW7、SW8位來設置驅動器的步數（如表1）：2、控制方式選擇

撥碼開關SW4位可設置成兩種控制方式：

當設置成“OFF”時，為有半流功能。

當設置成“ON”時，為無半流功能。



3、設置輸出相電流

為了驅動不同扭矩的步進電機，用戶可以通過驅動器面板上的撥碼開關SW1、SW2、SW3位來設置驅動器的輸出相電流（有效值）單位安培，各開關位置對應的輸出電流，不同型號驅動器所對應的輸出電流值不同。具體見表2。4、半流功能

半流功能是指無步進脈沖200ms后，驅動器輸出電流自動降為額定輸出電流的40%，用來防止電機發熱。



四、功率接口

1、VDC、GND：連接驅動器電源

VDC：直流電源正級，電源電壓直流24～80V。*大電流是6A。

GND：直流電源負級。

2、A+  A-  B+  B-：連接兩相混合式步進電機

    驅動器和兩相混合式步進電機的連接采用四線制，電機繞組有并聯和串聯接法，并聯接法，高速性能好，但驅動器電流大(為電機繞組電流的1.73倍) ，

串聯接法時驅動器電流等于電機繞組電流。

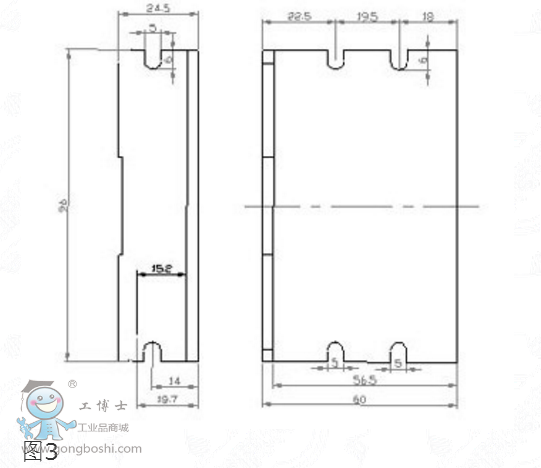

五、 安裝



周圍要有20mm的空間，不能放在其它發熱的設備旁，要避免粉塵、油霧、腐蝕性氣體，濕度太大及強振動場所。






六  故障診斷

1、狀態燈指示

PWR：   綠燈，正常工作時亮。

ALM：   紅燈，故障時亮，電機相間短路、過壓保護、過熱保護和欠壓保護。

七、驅動器接線

  一個完整的步進電機控制系統應含有步進驅動器、直流電源以及控制器（脈沖源）。以下為典型系統接線圖：
