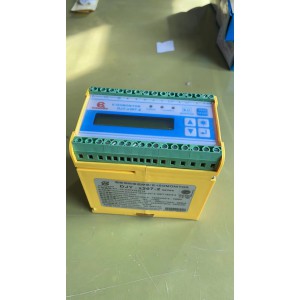

型號　

DJY-10S、DJY-1S、DJY-2S、DJY-3S、DJY-1S-1、DJY-K-1、DJR系列、

DJY-Z207、DJY-Z207-2、DJY-Z207-3

　測量條件

　適用電網 不接地的電網，比如直流電網及整流電網、單相及三相交流電網......

　交流電網額定電壓Un/AC 0～793V AC

　電網頻率范圍 50～400Hz（〈 50Hz，請參考曲線圖）

　直流電網額定電壓Un/DC 0～650V DC

　顯示范圍 KΩ......Ω

　顯示誤差 ±5%

　響應值設定范圍（ALARM1/ALARM2） 10KΩ～990KΩ

　響應值相對（百分比）誤差 0%......+20%

　響應回差 約25%

　響應時間（Ce=1μF） ≤10s

　允許*大電網電容 ...μ.（出廠設置...μ.）

　測試電壓 Um(DFB) 方波電壓 ±27V

　測試電流 Lm(DFB) ...μA

　內部直流電阻../阻抗ZL 約......KΩ

　與電壓擴展器的連接功能 有

　一般數據

　抗電強度根據（IEC255-5標準） 3500VAC/50Hz

（相對饋電電路的輸入電路和測量電路）

　安裝位置 任意

　安裝方式 標準C35導軌槽（參照IEC 60715標準）

　連接方式 用螺栓固定連接在外罩接線端子上

　顯示和指示 LCD液晶顯示屏及(LED)報警信號指示燈

　防護等級（根據......） IP 30

　運行方式 連續

　輸入電路

　輸入電壓Us 220VAC（選擇AC/110V、380V請?jiān)谟嗀洉r(shí)提出）

　工作電壓范圍 0.8 US...1.15 US

　額定頻率 50/60Hz

　允許的頻率范圍 47.5Hz...63Hz

　額定功率 約5VA

　輸出電路

　顯示值模擬量輸出(*大值) 1mA

　模擬量輸出顯示值精度 ±20%

　輸出接點 2對繼電器轉換觸點、無電勢差（一常開一常閉）

　觸點額定電壓 250VAC/30VDC

　持續負載電流 3A AC/DC

　*大吸合電流 10A AC/DC

　cosΨ 2A AC

　環境條件

　允許的貯藏溫度 -20℃...+70℃

　允許的工作溫度 -10℃...+55℃

　允許的環境氣候等級(根據IEC60721-3-3標準) 級別3K5

　外形及重量

　外形尺寸(長×寬×高) 112×74×105mm

　重量 約0.95kg

　電壓擴展器-EX-1800 適用電壓-0～1800VAC/0～1400VDC(適用于交、直流及變頻電網

　　　　　　-EX-7200 適用電壓-0～7200VAC/0～1750VDC(適用于純交、直流電網
