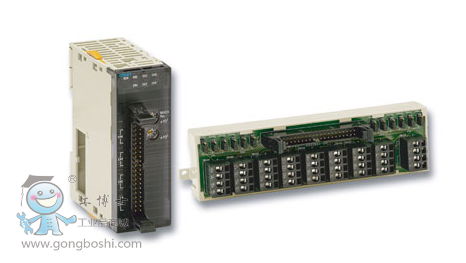

項目 CJ1W-AD041-V1 CJ1W-AD081-V1 CJ1W-AD042
單元類型 CJ系列高功能I/O單元
絕緣*1 I/O和控制器信號之間：光耦合器(I/O信號之間無絕緣。) I/O和控制器信號之間：數字絕緣體(I/O信號之間無絕緣。)
外部端子 18點可拆卸端子塊(M3螺釘)
功耗 在DC5V時*大420mA 在DC5V時*大520mA
外形尺寸 31×90×65mm (W×H×D)
質量 140g以下 150g以下
一般規格 遵循CJ系列的一般規格
輸入規格 模擬量輸入鼠 4 8 4
輸入信號范圍*2 1～5V
0～5V
0～10V
-10～10V
4～20mA
*3 1～5V
0～10V
-5～5V
-10～10V
4～20mA
*4
*大額定輸入(對于1點)*5 電壓輸入：±15V
電流輸入：±30mA
輸入阻抗 電壓輸入：1MΩ以上電流輸入：250Ω (額定值)
分辨率 4,000/8,000 *6 1～5V 10,000
0～10V 20,000
-5～5V 20,000
-10～10V 40,000
4～20mA 10,000
轉換輸出數據 16位二進制數據
精度*7 25°C *8 電壓輸入：F.S.±0.2% 電流輸入：F.S.±0.4%
0°C～55°C 電壓輸入：F.S.±0.4% 電流輸入：F.S.±0.6%
A/D轉換時間*9 每點1ms/250μs*6 20 μs/1點、25μs/2點、30μs/3點、35μs/4點
輸入?yún)?shù)一覽 平均值處理 將*后的“n”數據轉換存儲在緩沖區中，并存儲轉換值的平均值。
緩沖區數量：n = 2, 4, 8, 16, 32, 64 將*后的“n”數據轉換存儲在緩沖區中，并存儲轉換值的平均值。
緩沖區數量：
n = 2、4、8、16、32、64、128、256、512
峰值保持 當峰值保持位為ON時，存儲*大轉換值。
定標 --- 以任何指定的單位將±32,000范圍內的值設定為上限和下限，將允許執行A/D轉換以及將這些值作為全定標來輸出模擬量信號。
輸入斷線檢測 檢測斷線并將斷線檢測功能標志設定為ON。*10
偏移/增益調整 支持 ---
直接轉換 --- 執行A/D轉換，在執行ANALOG INPUT DIRECT CONVERSION(AIDC)指令時刷新轉換的值。僅單元版本為1.1和更高版本的CJ2HCPU[][](-EIP)CPU單元和CJ2MCPU[][]支持此指令。
CJ1、NJ501和CP1H CPU單元以及NSJ控制器不支持直接轉換。
*1. 當在本單元上進行耐壓試驗時，不要在端子塊上施加超過600V的電壓。否則，內部元件可能損壞。
*2. 可以為每個輸入設定輸入信號范圍。
*3. 電壓輸入或電流輸入是通過使用端子塊背面的電壓/電流開關來選擇的。
*4. 要使用電流輸入，請使用閉合的短路棒連接正極電流輸入端子與正極電壓輸入端子。
*5. 模擬量輸入單元必須根據在此提供的輸入規格來操作。在這些規格外操作單元將導致單元發生故障。
*6. 分辨率可以設定為8,000，而在設定中，轉換周期為250μs。對于這兩者，只有一個設定，即：將其一起啟用或禁用。
*7. 精度針對全定標提供。例如，在解析度為4,000時，精度±0.2%表示*大誤差為±8(BCD)。
對于CJ1W-AD041-V1/AD081-V1，調整電壓輸入的默認設定。要使用電流輸入，應按照需要執行偏移和增益調整。
*8. 對于CJ1W-AD041-V1/AD081-V1，23±2°C。
*9. A/D轉換時間是從模擬量輸入單元接收到模擬量信號直到其將轉換值存儲到內部記憶元件所需的時間。要將轉換的數據存儲到CPU單元至少需要一個運算周期。(CJ1W-AD042的直接轉換功能可以用于立即將數據輸入CPU單元。）
*10.僅在范圍設定為1～5V或者4～20mA的時候才支持斷線檢測。如果在設定了1～5 V或4～20 mA范圍時沒有輸入信號，則斷線檢測功能標志將設為ON。
