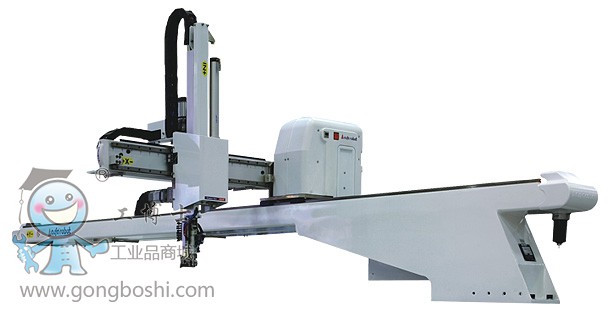

伺服氣壓系列-縱走式機械手臂
詳情
VANTAGE 系列適用于50~450頓的各型臥式射出成型機的成品取出，安裝方向與傳統式的橫走式不同，是將成品與料頭取出放置于射出機尾端，可以節省射出機的安裝空間。有單截式及雙截式；均可增加副臂用于三片模，同時夾成品與料頭。上下行程從600~1000mm。安裝可節省射出機安裝空間30~40%、更充分的利用廠房；并可增加產能(20~30%)降低產品的不良率、保障操作人員的安全性、減少人工、精準的控制生產量、減少浪費。
- 機體結構：
- 橫行軸采用AC伺服馬達驅動，上下及引拔軸使用氣缸驅動。橫行、引拔、上下手臂均使用進口的高剛性線性滑軌，引拔及上下使用質量輕高剛性的鋁合金擠型梁配合線性滑軌，能達到取出速度快、高效能、震動小、使用壽命長的要求。
- 雙截式手臂，采用皮帶倍速機構，增加上下行的速度，并且可配合廠房高度低之場所。
- 選購功能:
- 引拔電動調整/上下電動調整行程：位置電動遙控調整，節省調整時間增加操作的安全性。
- 噴離型劑組：可設定幾模噴/每次噴多久/噴頭可以裝在手臂或模具上，*多可以設定兩組。
- 中板檢測：于三板模時確認中板位置。
- 成品光電檢測：放置成品于輸送帶上防止成品互撞。
- 加裝空壓剪：可安裝于手臂上或橫行端剪料頭。
- 歐規接頭：與射出機聯機可配置EUROMAP12標準接頭
- 控制系統:
- 與機體結合于一體，節省空間；掌上型操作器，采用對話式的操作接口，簡單易學，可切換中英文。內建程序，可以隨心所欲的搭配使用�？勺詣觽蓽y故障并記錄；20組的模具記憶；俱L/U型取出功能；可在母模方向取出，搭配各項側姿動作；可以選擇不同的置料方式(橫出置料、橫入置料、外側同時置料)。所有的計時、計數都可在自動運轉的模式中修改。模塊化的PC板設計，更換維修非常的方便；并且符合CE的安全規范(選購)。
描述
規格表
一般規格:
| 電源 |
工作氣壓 |
*大容許氣壓 |
驅動方式 |
側姿 |
控制系統 |
3øAC220v±10v
50/60HZ |
5kgf/cm2
0.49Mpa |
8kgf/cm2
0.8Mpa |
Y AC servo motor
X,Z pneumatic cylinder |
90°Fixed
Pneumatic |
HA80 |
主要規格:
| 機型 |
VA600
ID/IS/WD/WS |
VA800
ID/IS/WD/WS |
VA1000
WD/WS |
| 電源容量(KVA) |
1 |
1 |
1.5 |
| 適用成型機 |
50-150 |
100-250 |
250-450 |
| 橫行行程 |
2000(2500) |
3000(3500) |
4000(4500) |
| 引拔行程 |
P:150 R:100 |
P:300 R:100 |
P:400 R:100 |
| 上下行程 |
600(750) |
850(950) |
1050(1150) |
| *大荷重 |
5 |
5 |
8 |
| 取出時間 |
2 |
2.2 |
2.5 |
| 全循環時間 |
8 |
10 |
12 |
| 空氣消耗量(NI/cycle) |
21 |
23 |
25 |
| 凈重 |
260-280 |
320-350 |
380-420 |
模型表示: ″P″: 成品臂 ″R″: 料頭臂 I: 單截式 W: 雙截式 D: 成品臂+料頭臂 S: 成品臂 A: 引拔軸電動調位 G: 上下軸電動調位
