產品品牌名稱 Siemens

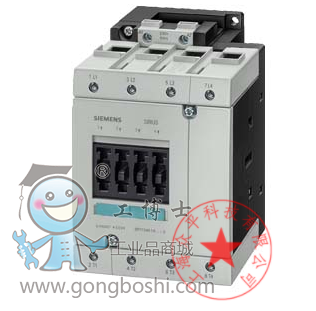

產品名稱 功率接觸器
綜合技術數據：
接觸器的結構尺寸 S3
絕緣電壓
● 測定值 1 000 V
污染程度 3
抗沖擊電壓能力 測定值 6 kV
針對安全隔離的*大允許電壓
● 在線圈和主觸點之間 符合 EN 60947-1 690 V
防護等級 IP
● 正面的 IP00
● 連接端子 IP00
耐沖擊性
● 方波沖擊時
— AC 時 6,8g / 5 ms, 4g / 10 ms
● 正弦沖擊時
— AC 時 10,6g / 5 ms, 6,2g / 10 ms
機械式使用壽命（轉換周期）
● 接觸器的 典型 10 000 000
● 帶有電子調適輔助開關塊的接觸器的 典型 5 000 000
● 帶有輔助開關塊的接觸器的 典型 10 000 000
環境條件：
安裝高度 高度超出水平面以上 *大值 2 000 m
環境溫度
● 運行期間 -25 ... +60 °C
● 存放期間 -55 ... +80 °C
主電路 :
常開觸點數量 用于主觸點 4
常閉觸點數量 用于主觸點 0
工作電流
● AC-1 時 400 V 時
— 環境溫度 40 °C 時 測定值 110 A
● AC-1 時 *高 690 V
— 環境溫度 40 °C 時 測定值 110 A
— 環境溫度 60 °C 時 測定值 100 A
可連接的導線截面 在主電路中 AC-1 時
● 60 °C 時 許可*小值 35 mm²
● 40 °C 時 許可*小值 35 mm²
工作電流
● 在 1 個導電回路中 DC-1時
— 24 V 時 測定值 70 A
— 110 V時 測定值 4.5 A
● 在 2 個串聯導電回路中 DC-1時
— 24 V 時 測定值 70 A
— 110 V時 測定值 70 A
● 在 3 個串聯導電回路中 DC-1時
— 24 V 時 測定值 70 A
— 110 V時 測定值 70 A
工作電流
● 在 1 個導電回路中 DC-3 時 DC-5 時
— 24 V 時 測定值 20 A
— 110 V時 測定值 2.5 A
● 在 2 個串聯導電回路中 DC-3 時 DC-5 時
— 110 V時 測定值 70 A
— 24 V 時 測定值 70 A
● 在 3 個串聯導電回路中 DC-3 時 DC-5 時
— 110 V時 測定值 70 A
— 24 V 時 測定值 70 A
額定功率
● AC-1 時
— 230 V時 60 °C 時 測定值 42 kW
— 400 V 時 測定值 72 kW
短時熱電流 時間限定到 10 s 600 A
損耗功率 [W] AC-3 時 400 V 時 在工作電流測定值時 每條導線的 4.6 W
空載運行頻率
● AC 時 5 000 1/h
開關頻率
● AC-1 時 *大值 1 000 1/h
控制電路/控制:
電壓類型 控制饋電電壓的 AC
控制饋電電壓 AC 時
● 50 Hz 時 測定值 24 V
● 60 Hz 時 測定值 24 V
● 測定值 50 Hz
控制饋電電壓頻率 2 測定值 60 Hz
工作區要素控制饋電電壓測定值 電磁線圈的 AC 時
● 50 Hz 時 0.8 ... 1.1
● 60 Hz 時 0.85 ... 1.1
起動視在功率 電磁線圈的 AC 時 247 V·A
感應功率因數 對于線圈的起動功率 0.62
停機視在功率 電磁線圈的 AC 時 25 V·A
感應功率因數 對于線圈的停機功率 0.27
關閉延遲
● AC 時 20 ... 50 ms
打開延遲
● AC 時 10 ... 25 ms
電弧持續時間 10 ... 15 ms
輔助電路 :
常閉觸點數量
● 用于輔助觸點
— 無延遲轉換的 0
常開觸點數量
● 用于輔助觸點
— 無延遲轉換的 0
工作電流 AC-12 時 *大值 10 A
工作電流
● AC-15 時 230 V時 測定值 6 A
● AC-15 時 400 V 時 測定值 3 A
工作電流 DC-12 時
● 60 V 時 測定值 6 A
● 110 V時 測定值 3 A
● 220 V 時 測定值 1 A
工作電流 DC-13 時
● 24 V 時 測定值 10 A
● 60 V 時 測定值 2 A
● 110 V時 測定值 1 A
● 220 V 時 測定值 0.3 A
接觸可靠性 輔助觸頭的 每?jī)|次操作轉換有一次錯接(17V, 1mA)
UL/CSA 額定數據：
觸點負荷能力 輔助觸頭的 符合 UL A600 / Q600
保護裝置，防止短路導致開關裝置損壞。
熔斷體規格
● 用于主電路的短路保護
— 對于相配類型1 需要 保險絲gL/gG: 250 A
— 對于相配類型2 需要 保險絲gL/gG: 125 A
● 用于輔助開關的短路保護 需要 保險絲gL/gG: 10A
裝入/固定/外廓尺寸 :
緊固類型 在35mm和75mm安裝導軌上的旋緊固緊和扣接固緊
● 并排裝配 是的
高度 146 mm
寬度 93 mm
深度 139 mm
須遵守間距
● 到接地部件
— 側向地 6 mm
接口/接線端子:
電氣連接規格
● 用于主電路 螺栓連接
● 用于輔助和控制電路 螺栓連接
可連接的導線截面類型
● 用于主觸點
— 單芯線的 2x (2.5 ... 16 mm²)
— 多芯線 2x (10 ... 50 mm²)
— 單芯線或多芯線 2x (2,5 ... 16 mm²)
— 細芯線的 帶有電纜末端加工 2x (2.5 ... 35 mm²)
— 細芯線的 無電纜末端加工 2x (10 ... 35 mm²)
● 在 AWG 導線處 用于主觸點 2x (10 ... 1/0)
可連接的導線截面類型
● 用于輔助觸點
— 單芯線的 2x (0.5 ... 1.5 mm²)，2x (0.75 ... 2.5 mm²)，*大 2x (0.75 ... 4 mm²)
— 細芯線的 帶有電纜末端加工 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)
● 在 AWG 導線處 用于輔助觸點 2x (20 ... 16), 2x (18 ... 14), 1x 12
