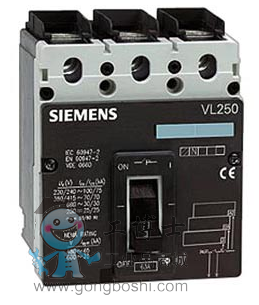

開關操縱機構的結構形式 / 電機驅動 不

一般技術數據

極數 3

斷路器的結構尺寸 3VL3

電氣使用壽命（操作循環） / 典型 10 000

斷路器的功率等級 N

機械式使用壽命（轉換周期） / 典型 20 000

參考標示 / 符合 DIN 40719（根據 IEC 204-2 增補） / 符合 IEC 750 Q

開關頻率 / *大值 1/s 120

電壓

額定工作電壓Ue / *大 V 690

絕緣電壓

● 測定值 V 800

● AC 時 / 測定值 V 800

抗沖擊電壓能力 / 測定值 kV 8

防護等級

防護等級 IP IP20

電力

持續電流 / 測定值 A 160

降級溫度 / 對于持續電流的測定值 °C 50

● 符合 UL 489 °C 40

主電路

工作頻率

● 1 / 測定值 Hz 50

● 2 / 測定值 Hz 60

工作電壓

● 用于主電路 / AC 時 / 50 Hz 時 / *大值 V 690

● 用于主電路 / AC 時 / 60 Hz 時 / *大值 V 690

工作電流

● 40 °C 時 / 測定值 A 160

● 50°C 時 / 測定值 A 160

● 55 ℃ 時 / 測定值 A 148.8

● 60 °C 時 / 測定值 A 148.8

● 65 ℃ 時 / 測定值 A 137.6

● 70 °C 時 / 測定值 A 137.6

輔助電路

轉換器數量 / 用于輔助觸點 0

常閉觸點數量 / 用于輔助觸點 0

常開觸點數量 / 用于輔助觸點 0

產品詳細信息

產品組件

● 脫扣報警器 不

● 輔助開關 不

● 電壓脫扣器 不

● 欠壓脫扣器 不

● 帶有超前轉換觸點的欠壓脫扣器 不

產品擴展 / 可選 / 電機驅動 是的

產品功能

產品功能

● 熱敏過載脫扣的 無

● 接地保護 不

● 對于零導線 / 短路保護和過載保護 不

● 過載保護 不

短路

工作短路電流 (Ics) 分?jǐn)嗄芰?span id="3px4z3e8mnh" class="Apple-tab-span" style="white-space:pre">

● 240 V 時 / 測定值 kA 65

● 415 V 時 / 測定值 kA 55

● 500 V 時 / 測定值 kA 20

● 690 V 時 / 測定值 kA 6

極限短路電流 (Icu) 分?jǐn)嗄芰?span id="3px4z3e8mnh" class="Apple-tab-span" style="white-space:pre">

● 240 V 時 / 測定值 kA 65

● 415 V 時 / 測定值 kA 55

● 440 V 時 / 測定值 kA 25

● 480 V 時 / 根據 NEMA / 測定值 kA 25

● 500 V 時 / 測定值 kA 25

● 600 V 時 / 根據 NEMA / 測定值 kA 12

● 690 V 時 / 測定值 kA 12

連接

電氣連接的排列 / 用于主電路 正面的

電氣連接規格 / 用于主電路 框形接線盒

機械設計

高度 mm 174.5

寬度 mm 104.5

深度 mm 106.5

緊固類型 固定式裝入

環境條件

環境溫度

● 運行期間 / *小值 °C -25

● 運行期間 / *大值 °C 70

● 存放期間 / *小值 °C -40

● 存放期間 / *大值 °C 80
