封閉式直線光柵尺

海德漢公司的封閉式直線光柵尺能有效防 塵、防切屑和防飛濺的切削液，是用于機 床的理想選擇。

精度等級 ± 2 μm

測量步距至 0,001 μm

測量長度至30 m

安裝簡單、快捷

安裝公差大

能承受大加速度載荷

抗污染能力強

封閉式直線光柵尺有

標準光柵尺外殼

– 用于振動強烈的應用

– *大測量長度30 m

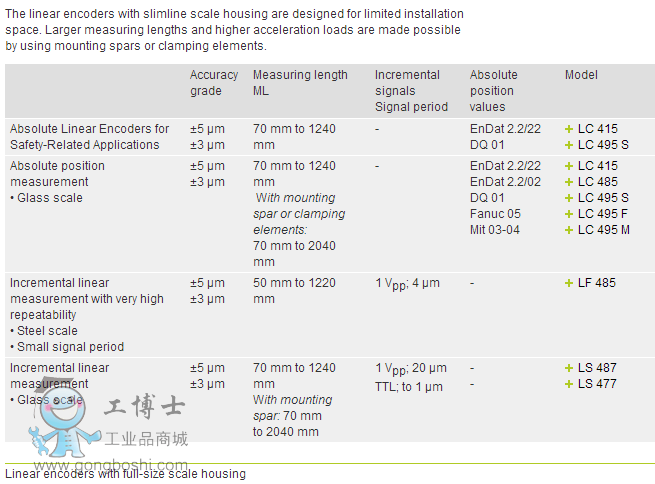

緊湊光柵尺外殼

– 用于有限安裝空間應用

– *大測量長度1240 mm， 如果用安裝板或緊固件，*大測量長 度2040 mm

海德漢封閉式直線光柵尺的鋁外殼有效保 護光柵尺、讀數頭和導軌，避免其受灰 塵、切屑和切削液的影響。 自動向下壓的 彈性密封條保持外殼密封。

讀數頭沿光柵尺的小摩擦力導軌運動。 讀 數頭通過一個聯軸器與外部安裝架連接， 聯軸器可以補償光柵尺與機床導軌間不可 避免的對正誤差。
