概述

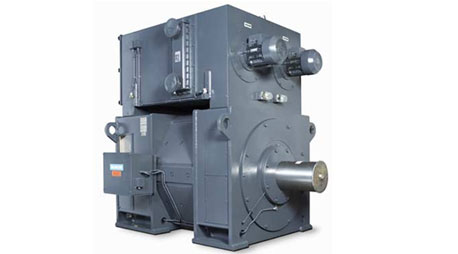

5 系列直流電機軸高 500 或 630，功率范圍 300-1610kW，轉矩范圍 8000Nm 到 42000Nm。
這種 6 極電機具有疊片定子軛，因此允許電流變化速度* 250 IN/秒的動態換流運行。
這種電機還帶有一個補償繞組。
高質量的 DURIGNIT 2000®絕緣（符合 F 絕緣等級）可以確保安全、可靠運行和長工作壽命，并且可以承受浪涌負載條件。這種絕緣還意味著電機可以工作在不良的氣候條件下。
由于其模塊式設計，可以在基本電機上實現各種類型的冷卻和防護等級。
1GH5基本電機具有 IP23 防護等級，沒有自己的冷卻系統，因此必須連接萬部冷卻系統。由于 1GG5 配備有獨立驅動的風扇，該電機工作時無需中央冷卻系統。
在兩端使用導管連接或者安裝空氣/水冷卻器（1HS5）或空/空冷卻器（1HQ5）可以實現 IP54或 IP55 防護等級。
對于注入溫度 25 °C 的冷卻水，1HS5 版本與 1GH5 版的額定功率相同。1HQ5 版的功率大約是 1GH5 的 70%。
經過優化的獨立驅動的風扇、特殊的主極設計以及偏斜的轉子都為實現低噪聲值、低勵磁和高同心性提供了基礎。

技術數據一覽

客戶獲益

• 功率密度高，而外形小巧

• SINAMICS DCM 直流調速器通過豐富的診斷功能實現了高工作安全性和可用性

• 由于采用了 DURIGNIT 2000 絕緣系統，具有高熱儲備量，可以承受連續過載運行

• 通過極高的效率實現了低損耗

• 使用經過優化的電流環流系統，實現了長電刷壽命


  典型應用

  • 起重和索道驅動器

  • 滾軋機驅動器和繞線器

  • 用于起重機的起重和移動裝置驅動器

  • 塑料行業中的擠壓機

  • 印刷機驅動器

  • 造紙機驅動器
