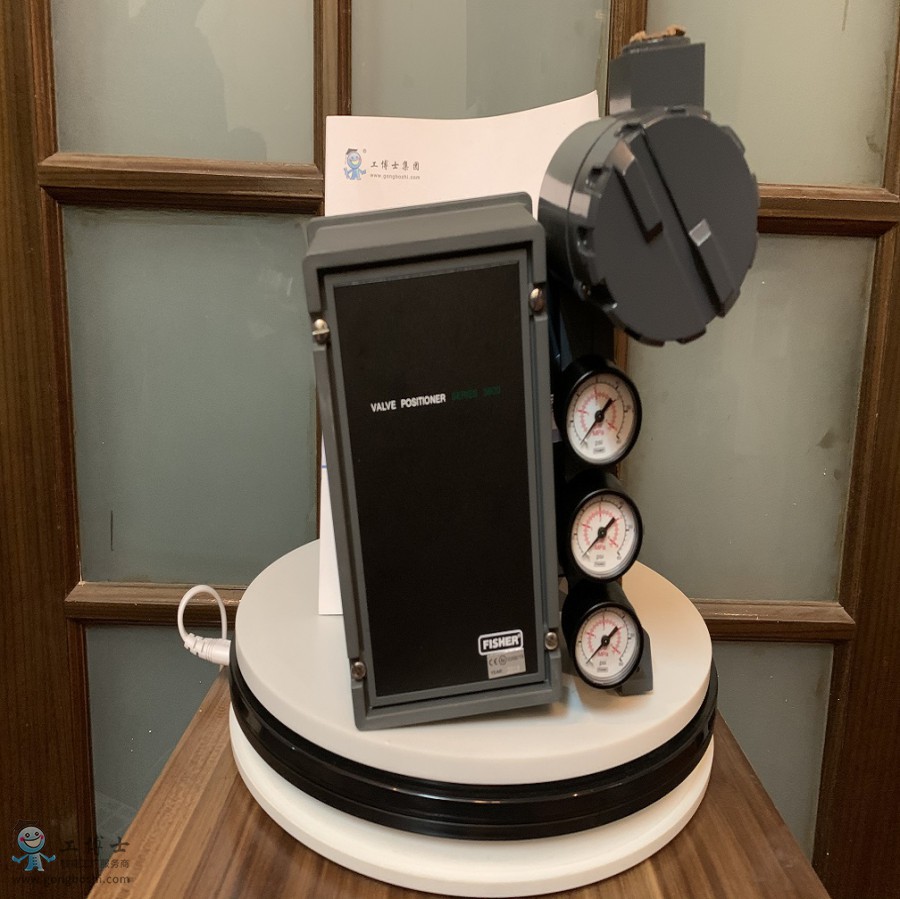

• 名稱：3610J和 3620JP系列定位器
• 品牌：fisher
• 貨號：3620J

輸入信號（1）

    3620J及 3620JP型：

    4-20 mA直流電流且不超過30 V的平穩電壓。端子電壓在直流20 mA時不小于2.4 V，分程也可選。

輸出信號（1）

    作為執行機構所需氣壓可達全輸入氣源壓力。

    作用方式（2）：可在氣動閥門定位器上現場進行正作用和反作用之間切換。

等效電路

    3620J及3620JP型：120歐姆被3個5.6 V穩壓二級管分流

典型性能

  獨立線性度

    正作用式3610J及3620J ：輸出量程的±百分之1.5
    反作用式3610J及3620J ：輸出量程的±百分之0.75
    正作用式3610JP及3620JP：輸出量程的±百分之1.25
    反作用式3610JP及3620JP ：輸出量程的±百分之0.5

滯后（1）

    3610J型：輸出量程的百分之1.0

    3620J型：輸出量程的百分之0.75

    3610JP 型：輸出量程的百分之0.5

    3620JP 型：輸出量程的百分之0.6

死區（1）：輸入量程的百分之0.1

輸入氣源消耗

3610JP及 3620JP型：

    75 Psig （ 5.2 Bar ）輸入氣源： 37標準m3/h（1380 scfh）

    100 Psig （ 6.9 Bar ）輸入氣源： 46標準m3/h（1700 scfh）

操作影響

  氣源壓力靈敏度：當氣源壓力改變百分之10時，閥軸旋 轉不超過下面的百分比：

    3610J 和 3620J型： 在1.4bar（20 psig）氣源壓力下為百分之1.0

    3610JP和 3620JP型： 在4.1bar（60 psig）氣源壓力下為百分之1.5

穩態耗氣量（3）

    3610J型：1.4 bar（20 psig）壓力下為0.40標準 m3/h（15 scfh）

    3610JP型：6.9 bar（100 psig）壓力下為0.64標 準 m3/h（24 scfh）

   3620J型：1.4 bar（20 psig）壓力下為0.49標準 m3/h（18 scfh）

    3620JP型：6.9 bar（100 psig）壓力下為0.93標 準 m3/h（35 scfh）

工作溫度限制

  （1，4） -40-82° C（-40-180° F）
